Por que seu torno CNC está consumindo tanta energia? Aqui está uma solução de otimização de economia de energia!

1. Cinco fatores que contribuem para o alto consumo de energia em Tornos CNC

Envelhecimento e ineficiência do equipamento

Equipamento obsoleto com uma vida útil superior a 8 a 10 anos

Perda de eficiência devido ao desgaste de componentes de transmissão mecânica

Sistemas de controle desatualizados que não conseguem gerenciar com precisão o consumo de energia

Configurações inadequadas de parâmetros de usinagem

Velocidade de corte incompatível, taxa de alimentação e profundidade de corte

Tempo de marcha lenta excessiva e baixo tempo de usinagem efetiva

Operação contínua de energia total do sistema de refrigeração

Sistema motor ineficiente

Os motores assíncronos gerais têm uma eficiência de apenas 75-85%

Configurações de parâmetros de inversor inadequados

Baixa correspondência de carga de motor

Desperdício de energia em sistemas auxiliares

Vazamentos do sistema hidráulico e configurações excessivamente de alta pressão

Uso excessivo de sistemas de resfriamento e lubrificação

Design inadequado do sistema de iluminação e ventilação

Má gestão de produção

Tempo ocioso excessivo quando o equipamento está ocioso

Rotas de processo de usinagem não otimizadas

Falta de sistemas de monitoramento e análise de consumo de energia

Plano de otimização de economia de energia CNC

Atualização de equipamentos e plano de modernização

Projeto de renovação	Economia de energia	Período de retorno
Substituição do motor do fuso síncrono permanente de ímã permanente de alta eficiência	15-25% de economia de energia	1,5-2 anos
Instalação do sistema de controle de conversão de frequência inteligente	10-15% de economia de energia	1-1,5 anos
Atualizar para o guia de rolo de alta precisão	5-8% de economia de energia	2-3 anos
Instalação do sistema de monitoramento de energia	8-12% de economia de energia indireta	0,5-1 ano

Estratégia de otimização do processo de processamento

(1) Otimização de parâmetros de corte

Use tecnologia de corte de alta velocidade para melhorar a taxa de remoção de material

Use o software CAM para otimizar o caminho da ferramenta

Implementar o corte a seco ou a tecnologia de lubrificação mínima

(2) otimização de programação de produção

Organize racionalmente a sequência de processamento para reduzir o equipamento em marcha lenta

Processo de lote peças semelhantes para reduzir o tempo de mudança de ferramenta

Implementar manutenção preventiva para evitar o tempo de inatividade repentina

Medidas de economia de energia do sistema auxiliar

(1) Modificação do sistema de refrigeração

Instale a bomba de resfriamento controlada por frequência variável

Use o sistema de controle de temperatura inteligente

Use dispositivo de filtro de refrigeração de alta eficiência

(2) otimização do sistema hidráulico

Use o servo motor para acionar a bomba hidráulica

Implementar controle de correspondência de pressão

Verifique regularmente a vedação do pipeline

Considerações para a implementação de reformas de economia de energia

Avaliações preliminares são cruciais

Realizar uma auditoria de energia detalhada

Identifique os principais pontos de consumo de energia

Calcule o retorno do investimento

Estratégia de implementação passo a passo

Comece com o software fácil e depois o software difícil, depois o hardware

Pioneiro primeiro e depois escalar

Estabelecer uma linha de base de economia de energia

Monitoramento e melhoria contínuos

Analisar regularmente dados de consumo de energia

Estabelecer métricas de desempenho que economizam energia

Otimize continuamente as técnicas de processamento

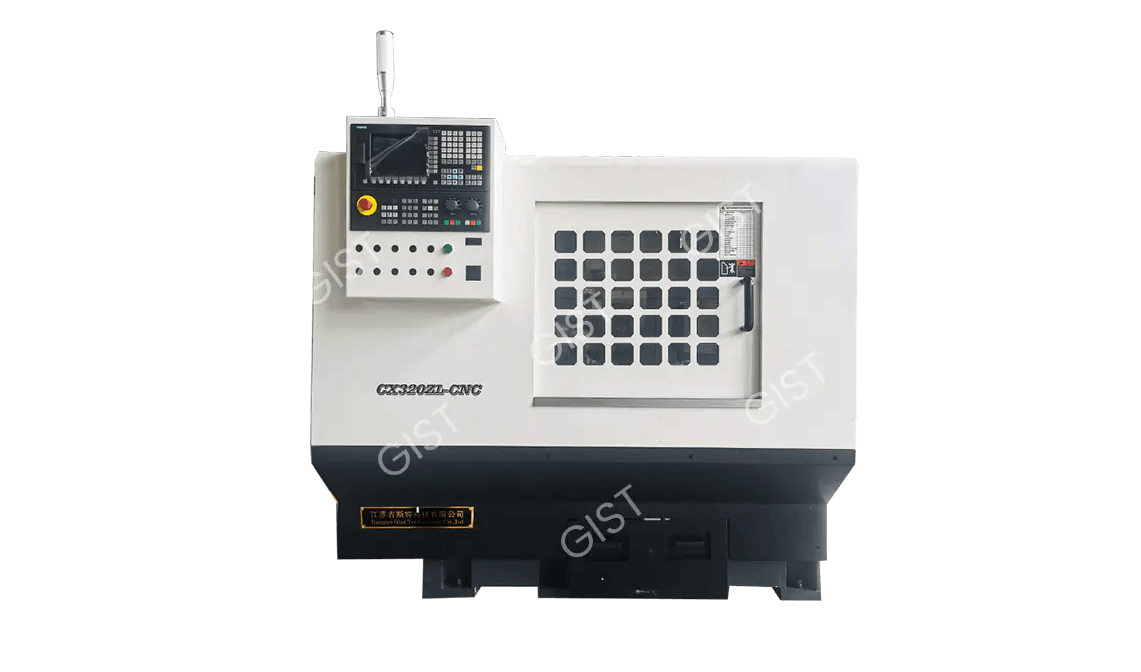

2. Funções e vantagens dos tornos CNC

Funções básicas de tornos CNC

Tornos CNC (tornas de controle numérico de computador) são equipamentos de processamento modernos que usam sinais digitais para controlar os processos de movimento e usinagem da máquina. Eles desempenham um papel insubstituível na indústria de manufatura:

Maixa de peças de precisão: elas são capazes de usinar precisão várias peças rotativas, como eixos, discos e mangas, atingindo a precisão dimensional de IT6-IT7 e rugosidade da superfície do RA0.8-1.6μm.

Usinagem de forma complexa: através da ligação com vários eixos, eles podem usinar superfícies curvas complexas, afunilamentos, fios (incluindo linhas de partida múltipla) e contornos em forma de especial, formas difíceis de alcançar nos tornos tradicionais.

Garantia da produção em massa: Através do controle do programa, eles alcançam alta consistência no processo de usinagem, tornando-os particularmente adequados para a produção padronizada de peças em larga escala e alta precisão.

Fundação para produção automatizada: como um componente essencial dos sistemas de fabricação flexível (FMS) e linhas de produção automatizadas, eles permitem a operação colaborativa com outros equipamentos.

Vantagens centrais dos tornos CNC

( 1 ) Alta precisão e alta repetibilidade

Usando uma unidade de parafuso de esfera, a precisão do posicionamento pode atingir ± 0,005 mm.

Um sistema de controle de circuito fechado compensa erros em tempo real.

A repetibilidade da usinagem atinge até 99,9%, reduzindo o erro humano.

( 2 ) Melhorou significativamente a eficiência da usinagem

Parâmetros de corte otimizados:

A velocidade do eixo pode atingir mais de 8000 rpm (em comparação com 2000 rpm para tornos tradicionais).

A velocidade rápida de travessia excede 30 m/min.

Tempo auxiliar reduzido:

O tempo automático de mudança de ferramenta é de 1-3 segundos.

As chamadas de programa instantâneas são concluídas.

A eficiência da usinagem é 3-5 vezes maior que a dos tornos comuns.

( 3 ) Usinagem flexível

O processamento de peças diferentes pode ser processado pela alteração de programas.

Uma única máquina pode preencher vários processos, como girar, perfurar e tocar.

Alterne rapidamente entre os tipos de produtos, adaptando-se à produção em pequenos lotes de várias variedades.

(4) Operação inteligente

Equipado com configuração automática de ferramentas, compensação de ferramentas e funções de diagnóstico de falhas.

Uma interface de programação gráfica simplifica a operação.

Armazenamento de centenas de arquivos. Um único programa de usinagem pode ser chamado a qualquer momento.

( 5 ) Controlabilidade da qualidade

Monitoramento em tempo real do processo de usinagem

Detecção e compensação automáticas do desgaste da ferramenta

Os dados de processamento são rastreáveis ​​para fácil gerenciamento da qualidade

Recursos técnicos de tornos CNC

( 1 ) Estrutura mecânica

Cama de alta rigidez:

Feito de meehanita de ferro fundido ou concreto de resina

Estrutura de costelas otimizadas para melhorar a resistência à vibração

Sistema de guia de precisão:

Guias lineares ou guias deslizantes

A estrutura pré -carregada elimina a reação

Eixo de alto desempenho:

Rolamentos de cerâmica ou rolamentos hidrostáticos

O sistema de resfriamento de temperatura constante controla a deformação térmica

( 2 ) Recursos do sistema de controle

Controle de ligação com vários eixos:

Configuração padrão: eixos x e z, eixos C e Y opcionais

Ativa as operações de fresagem e giro

Módulos de função inteligentes:

Gerenciamento de vida da ferramenta

Controle adaptativo

Sistema de proteção de colisão

( 3 ) Recursos do sistema de ferramentas

Turret padrão VDI/BMT

Suporta ferramentas ao vivo (funções de moagem e perfuração)

Mecanismo de mudança de ferramenta rápida

Sistema de resfriamento de alta pressão (opcional)

Comparação das vantagens de aplicação de tornas de CNC

Itens de comparação	Torno cnc	Torno tradicional
Precisão da usinagem	± 0,005 mm	± 0,05 mm
Partes complexas	MACHINEBLE	Difícil de machin
Tempo de mudança	10-30 minutos	2-4 horas
Requisitos de operação	Habilidades de programação necessárias	Depende da experiência técnica
Custo da mão -de -obra	Uma pessoa pode operar várias máquinas	Uma pessoa opera uma máquina
Adequado para produção de lote	Produção de lote única a grande	Produção em lote pequeno

Cenários de aplicação típicos

• Fabricação automotiva: processamento de componentes -chave, como eixos de motor, discos de freio e cubos de roda
• Aeroespacial: peças de alta precisão, como tons de lâmina de turbina e juntas de aviação
• Dispositivos médicos: componentes de precisão, como articulações artificiais e instrumentos cirúrgicos
• Fabricação de moldes: processamento de núcleo e cavidade para moldes de injeção e fundição
• Comunicações eletrônicas: peças de precisão, como conectores de fibra óptica e dispositivos de radiofrequência

Custos gerais mais baixos

Dependência do trabalho reduzida

Um operador pode gerenciar várias máquinas, reduzindo os custos de mão -de -obra.

A necessidade de técnicos qualificados é reduzida, permitindo que novos operadores operem com treinamento mínimo.

Economia de material e energia

Os parâmetros de corte otimizados reduzem as taxas de sucata (de 5% para 0,5%).

Os fusos elétricos de alta eficiência usam 20% a 30% menos energia que os motores tradicionais.

Vida de ferramenta mais longa

Parâmetros de corte inteligentes de alta pressão aumentam a vida útil da ferramenta em 50% a 100%.

A frequência de mudança de ferramenta reduzida reduz os custos da ferramenta.

3. Análise e soluções para problemas comuns de torno CNC

Como equipamentos de usinagem de precisão, os tornos CNCs devem encontrar vários problemas durante o uso. Compreender esses problemas e suas soluções é crucial para garantir a qualidade da usinagem e melhorar a eficiência da produção.

Problemas de precisão da usinagem

• Precisão dimensional excessiva

Sintomas: as dimensões da peça após a usinagem estão fora da faixa de tolerância

Análise de causa:

Configurações incorretas de parâmetros de compensação de ferramentas

Reação excessiva da máquina

Deformação da peça de trabalho durante o aperto

Deformação térmica causada por flutuações de temperatura

Soluções:

Verifique e compensar regularmente a reação

Use um sistema de acessório mais estável

Controle a temperatura ambiente da oficina (de preferência 20 ± 2 ° C)

Pré -aqueça a máquina -ferramenta antes da usinagem (por pelo menos 30 minutos)

• Baixa redondeza/cilíndrica

Sintomas: ovalização ou cone em peças cilíndricas

Análise de causa:

Excesso de fuga radial do fuso

Desalinhamento central e eixo

Forças de corte excessivas que levam à deformação

Desgaste desigual da ferramenta

Soluções:

Verifique e ajuste a precisão do eixo (o escalonamento deve ser ≤ 0,005 mm)

Recalibrar coaxialidade central

Otimize os parâmetros de corte (redução da alimentação ou profundidade de corte)

Substitua as ferramentas regularmente e implemente compensação de desgaste da ferramenta

Problemas de qualidade da superfície

• Má rugosidade da superfície

Sintomas: marcas óbvias de ferramentas ou marcas de conversas na superfície usinada

Análise de causa:

Parâmetros de corte inadequados (velocidade muito baixa ou alimentos muito altos)

Geometria de ferramenta inadequada

Rigidez insuficiente da máquina -ferramenta causando vibração

Resfriamento e lubrificação inadequadas

Soluções:

Aumentar a velocidade de corte (150-300 m/min recomendada para ferramentas de carboneto)

Use um ângulo de ancinho nítido e um raio de nariz de ferramenta apropriado

Inspecione e aperte todas as partes móveis

Garanta o fluxo e pressão de líquido de arrefecimento adequados

• Queima de superfície

Sintomas: descoloração ou uma camada endurecida na superfície usinada

Análise de causa:

Temperatura de corte excessiva

Desgaste grave da ferramenta

Concentração insuficiente de líquido de arrefecimento

Taxa de alimentação insuficiente, levando ao aumento do atrito

Soluções:

Substitua as ferramentas desgastadas imediatamente

Aumentar a concentração de refrigerante (5-10% recomendado)

Aumentar adequadamente a taxa de alimentação (evite menos de 0,05 mm/min)

Use um sistema de líquido de arrefecimento de alta pressão (pressão ≥ 7 MPa)

Problemas de falha mecânica

• Anormalidade do fuso

Sintomas: vibração do fuso, ruído anormal ou aumento excessivo da temperatura

Análise de causa:

Desgaste ou baixa lubrificação

Tensão irregular da correia

Desequilíbrio dinâmico do fuso

Falha no acionamento do motor

Solução:

Substitua regularmente os rolamentos do eixo (8.000 horas recomendadas)

Verifique e ajuste a tensão da correia

Re-equilíbrio

Verifique a corrente de saída da unidade para estabilidade

• Guia de movimento anormal ferroviário

Sintomas: alta resistência ao movimento, posicionamento impreciso ou ruído anormal

Análise de causa:

Lubrificação de trilho de guia insuficiente

Pré -carga de parafuso de bola ineficaz

Guarda ferroviário de guia preso

Superfície do trilho guia gasto

Solução:

Verifique se o sistema de lubrificação automática está funcionando corretamente (taxa de fluxo de óleo 0,1-0,3 ml/min)

Reajuste a pré -carga do parafuso

Limpebras limpas do guarda ferroviário guia

O desgaste severo requer a substituição do conjunto do trilho -guia

Problemas do sistema de controle elétrico

• Alarmes do sistema servo

Códigos de alarme comuns:

Alarme de sobrecarga (Al.10)

Falha do codificador (Al.16)

Alarme de sobretensão (Al.30)

Métodos de manuseio:

Verifique se há carga mecânica excessiva

Verifique os cabos do codificador solto

Medida para tensão da grade estável (380V ± 10%)

Substitua o servo drive, se necessário

• Calha do sistema CNC

Sintoma: o sistema não responde ou reinicia automaticamente

Análise de causa:

Superaquecimento do sistema

Interferência na fonte de alimentação

Conflito de software

Memória insuficiente

Soluções:

Verifique a operação adequada do ventilador de refrigeração

Instale um regulador de tensão e filtra

Clear regularmente programas desnecessários

Executar backup e restauração do sistema

Problemas relacionados à ferramenta

• Desgaste anormal da ferramenta

Tipos de desgaste:

Desgaste do flanco (substitua se VB> 0,3mm)

Desgaste do berço

Lastação da ponta da ferramenta

Medidas preventivas:

Selecione o material da ferramenta apropriado (carboneto/cbn/cerâmica) para o material

Use parâmetros de corte otimizados (consulte as recomendações do fabricante da ferramenta)

Garanta o resfriamento e lubrificação adequados

Evite corte intermitente

• Ferramenta/quebra de ferramentas

Principais causas:

Mudanças repentinas na força de corte (por exemplo, estoque desigual)

Excesso de excesso de ferramenta

Pontos difíceis na peça de trabalho

Erros de programa que levam a colisões

Medidas preventivas:

Verifique o estoque antes da usinagem

Minimize a excesso de ferramenta (não mais que 4 vezes o diâmetro)

Use corte incremental (desbaste e acabamento)

Use o software de simulação para verificar o programa

Problemas de operação e manutenção

• Problemas de fixação da peça de trabalho

Erros comuns:

Força de aperto excessiva levando à deformação

Seleção inadequada de dados de posicionamento

Falha em calibrar regularmente o acessório

Abordagem correta:

Use uma chave de torque para controlar a força de fixação (geralmente 50-100 nm)

Aderir ao princípio de dados uniformes

Verifique a precisão do posicionamento do acessório mensalmente (≤ 0,01 mm)

• Manutenção de rotina inadequada

Itens de manutenção -chave:

Sistema de lubrificação: verifique o nível do óleo e a qualidade semanal

Sistema de resfriamento: substitua o líquido de arrefecimento e limpe o radiador mensalmente

Sistema pneumático: verifique o filtro e escorra diariamente

Sistema elétrico: verifique o aperto do terminal trimestral

Problemas especiais de processamento de materiais

• Ferramenta de aço inoxidável grudando

Solução:

Use ferramentas nítidas (ângulo de ancinho 12-15 °)

Aumentar a velocidade de corte (≥120 m/min)

Use o fluido de corte contendo aditivos extremos de pressão

Evite usinagem de baixa velocidade e alta alimentação

• Borda construída em liga de alumínio

Medidas preventivas:

Use ferramentas PCD

Aumentar a velocidade de corte (3000-5000 rpm)

Use fluido de corte à base de querosene

Mantenha um acabamento de alta qualidade na face do ancinho da ferramenta

Viii. Recomendações de processo de diagnóstico de problemas

Quando ocorrem problemas de usinagem, é recomendável seguir estas etapas para solução de problemas:

Confirmação do fenômeno: registro sintomas específicos (dimensões, superfície, som, etc.)

Verificação de parâmetros: Verifique os parâmetros e procedimentos de corte atuais

Verificação da ferramenta: meça o desgaste da ferramenta

Condição da máquina: verifique a precisão do movimento e a rigidez de cada eixo

Análise do processo: Avalie a racionalidade da rota do processo

Confirmação do material: verifique a consistência do material da peça de trabalho

Fatores ambientais: considere os efeitos da temperatura, umidade e vibração

Plano de manutenção preventiva

Itens de manutenção	Ciclo	Detalhes da inspeção
Precisão do eixo	Mensal	Extenção radial, jogo axial
Guia da condição do trilho	Semanalmente	Condição de lubrificação, desgaste
Posicionamento da torre	Trimestral	Repetibilidade
Sistema de resfriamento	Mensal	Concentração, valor de pH, vazão
Sistema elétrico	Semestralmente	Blocos terminais, resistência ao aterramento

4. Guia de Manutenção e Cuidado CNC

Conteúdo diário de manutenção

Verifique antes de iniciar a máquina

Verifique o nível do óleo hidráulico (mantenha -o na posição 2/3 da janela do óleo)

Confirme que a pressão do ar é estável dentro da faixa de 0,4-0,6mpa

Verifique a lubrificação dos trilhos -guia de cada eixo (o filme de óleo deve ser distribuído uniformemente)

Verifique se a concentração de líquido de arrefecimento (5-8% é recomendada)

Monitoramento durante a operação

Monitore o som da operação do eixo (não deve haver vibração e ruído anormal)

Observe o movimento suave de cada eixo (sem fluência ou instabilidade)

Monitore a temperatura do sistema (o aumento da temperatura do eixo não excede 25 ℃)

Operação antes de desligar a máquina

Limpe as fichas na bancada e torre (use um pincel especial)

Mova cada eixo para o centro da máquina -ferramenta (para evitar força desigual nos trilhos -guia)

Verifique o desgaste da ferramenta e grave -o (o valor VB não excede 0,3 mm)

Plano de manutenção periódica

(1) Manutenção semanal

Manutenção do sistema de lubrificação

Verifique o nível do óleo da bomba de lubrificação automática (reabastecer o óleo de trilho da guia ISO VG32)

Lubrifique manualmente a manga do ponto de rabo (use graxa à base de lítio)

Limpe o interior do guarda ferroviário guia (sopro com ar comprimido)

Manutenção do sistema de refrigeração

Limpe o filtro de líquido de arrefecimento (tamanho da malha ≥100 malha)

Verifique o valor do pH do líquido de arrefecimento (mantenha-o na faixa de 8,5-9,5)

Remova o sedimento do tanque de água (a haste magnética absorve lascas de metal)

(2) Manutenção mensal

Inspecione peças mecânicas

Meça o desvio radial do eixo (≤0,005 mm)

Verifique a pré -carga do parafuso da bola (folga axial ≤0,01mm)

Verifique a precisão do posicionamento da torre (repita o posicionamento ≤0,005 mm)

Inspeção do sistema elétrico

Aperte todas as conexões terminal de fio (torque 2-4n · m)

Verifique a resistência do solo (≤4Ω)

Limpe o filtro do gabinete de controle elétrico (purga reversa com ar comprimido)

(3) Manutenção trimestral

Manutenção do sistema hidráulico

Substitua o filtro de óleo hidráulico (precisão da filtração 10μm)

Verifique a pressão hidráulica (de acordo com o valor de calibração do equipamento)

Verifique a vedação do oleoduto (sem vazamento)

Calibração de precisão

Interferômetro a laser para verificar a precisão do posicionamento de cada eixo (compensar a reação)

Barro de bola para verificar o erro de redondeza (≤0,015 mm)

Redefina os parâmetros de compensação da ferramenta

Pontos de manutenção para os principais componentes

Sistema do fuso

Substitua a graxa do rolamento do eixo a cada 2000 horas (NLGI Nível 2

Verifique regularmente a tensão da correia (deflexão ≤ 10 mm/100n pressão).

Mantenha o círio do eixo limpo (use um bastão de manutenção dedicado).

Sistema de guia

Verifique a integridade do raspador de guia diariamente.

Aplique-se mensalmente de petróleo anti-Rust de guia (horas de folga).

Ajuste a pré -carga do guia a cada seis meses.

Sistema de torre

Verifique a torre da ferramenta de localização de desgaste semanalmente.

Limpe o titular da ferramenta diminui mensalmente (limpe com etanol).

Lubrificar o mecanismo de indexação trimestralmente (graxa de pressão extrema).

Lista de ferramentas de manutenção

Tool Type	Item específico	Aplicativo
Ferramenta de limpeza	Conjunto de pincel de nylon	Limpeza de lascas de guia
Ferramenta de medição	Indicador de discagem (0,01mm)	Detecção de EXPENDLOTE
Ferramenta de lubrificação	Gun de graxa manual	Reabastecimento de graxa

Manutenção comum conceitos e correções

Mito 1: Mais lubrificação é melhor

Fato: a sobreposição resultará em um filme de petróleo espesso, o que reduzirá a precisão

Prática correta: lubrificar de acordo com o volume de óleo especificado no manual do equipamento (geralmente 0,1 ml/min)

Mito 2: O líquido de arrefecimento só precisa ser reabastecido, não substituído

Fato: o uso a longo prazo pode criar bactérias e corroer o equipamento

Prática correta: substitua completamente o líquido de arrefecimento a cada três meses e adicione a Biocide semanalmente

Mito 3: O desvio de precisão é compensado apenas por ajustes de software

Fato: O desgaste mecânico deve ser reparado primeiro

Prática correta: reparar componentes mecânicos primeiro e depois ajustar os parâmetros de software

Gerenciamento de registros de manutenção

Recomenda -se estabelecer um arquivo de manutenção digital para gravar o seguinte:

Dados de inspeção diária (temperatura, pressão, condições anormais)

Informações da peça de substituição de manutenção (marca, modelo, data de substituição)

Relatório de teste de precisão (com modelo de instrumento de teste)

Recorde de solução de problemas (sintoma, causa, solução)

5. Perguntas freqüentes (FAQ) sobre tornas de CNC

• Qual é a diferença entre um torno CNC e um torno convencional?

Método de controle: os tornos CNC são controlados por programas de computador, enquanto os tornos convencionais (tornos manuais) dependem da operação manual.

Precisão do processamento: os tornos CNC podem atingir a precisão de ± 0,005 mm, enquanto os tornos convencionais geralmente têm uma precisão de ± 0,05 mm.

Grau de automação: os tornos CNC podem alterar automaticamente as ferramentas e ajustar os parâmetros de corte, enquanto os tornos convencionais requerem operação manual.

Cenários de aplicação: os tornos CNC são adequados para produção complexa, de alta precisão e em massa, enquanto os tornos convencionais são adequados para peças simples e processamento em pequenos lotes.

• O que pode causar uma diminuição na precisão do processamento do torno de CNC?

Desgaste mecânico: o desgaste dos trilhos guia e os parafusos de chumbo causa maior folga.

Desgaste da ferramenta: O desgaste da ponta da ferramenta ou lascamento afeta a precisão dimensional.

Deformação térmica: a expansão térmica da máquina -ferramenta ou peça de trabalho causa erros.

Erros de programação: Configurações de parâmetros de código inadequado (como taxa de alimentação excessiva).

Problemas de fixação: a peça de trabalho não está presa ou não está posicionada corretamente.

Solução:

Verifique e compense regularmente a reação.

Substitua as ferramentas desgastadas imediatamente.

Controle a temperatura ambiente e pré -aqueça a máquina antes da usinagem.

Otimize o programa de usinagem para garantir parâmetros de corte apropriados.

• O que devo fazer se as marcas de conversas ocorrem durante a usinagem de torno CNC?

Possíveis causas:

Parâmetros de corte inadequados (como alimentação excessiva ou baixa velocidade).

A excesso de ferramenta é muito longa ou carece de rigidez.

Os rolamentos do eixo da máquina são gastos ou os trilhos guia estão soltos.

O aperto de peça de trabalho é instável.

Solução:

Ajuste os parâmetros de corte (aumente a velocidade, reduza a alimentação).

Encurre a extensão da ferramenta (para não mais que quatro vezes o diâmetro da haste da ferramenta).

Inspecione os trilhos do fuso e guia e substitua os rolamentos ou ajuste a pré -carga, se necessário.

Use um acessório mais estável (como um mandril hidráulico).

• O que faz com que um eixo de torno CNC superaqueça?

Lubrificação insuficiente: os rolamentos do eixo não têm óleo ou a graxa é envelhecida.

Carga excessiva: parâmetros de corte excessivos (como profundidade excessiva de corte). Resfriamento ruim: o sistema de resfriamento do eixo está com defeito ou a dissipação de calor é inadequada.

Desgaste do rolamento: o uso a longo prazo causa aumento da folga do rolamento.

Solução:

Verifique o sistema de lubrificação para garantir um fluxo adequado de óleo.

Otimize os parâmetros de corte para evitar a sobrecarga.

Limpe os canais de resfriamento do eixo para garantir a dissipação adequada do calor.

Se o rolamento estiver danificado, substitua -o e recalibre o eixo.

• Como escolher a ferramenta de torno CNC apropriado?

Material da peça de trabalho:

Aço: ferramentas de carboneto ou CBN.

Alumínio: Ferramentas PCD (diamante policristalino).

Aço inoxidável: carboneto revestido.

Tipo de processamento:

Ruging: Use um ângulo de ancinho alto e uma inserção forte.

Acabamento: use uma ponta nítida e um pequeno raio do nariz.

Tipo de suporte da ferramenta:

Turno externo: use um proprietário padrão ISO.

Maixa interna: use uma ferramenta chata ou uma ferramenta de torneamento interno dedicado.

• Como resolvo o alarme "Servo sobrecarga" no meu torno CNC?

Possíveis causas:

Carga mecânica excessiva (por exemplo, força de corte excessiva).

Falha no motor ou acionamento por servo.

Guia do trilho/parafuso de chumbo preso ou baixa lubrificação.

Solução:

Verifique os parâmetros de corte: reduza a taxa de alimentação ou a profundidade do corte.

Solucionar resistência mecânica:

Verifique os trilhos da guia e o parafuso de chumbo para operação suave.

Verifique se o sistema de lubrificação está funcionando corretamente.

Inspeção elétrica:

Meça a resistência ao isolamento motor.

Verifique os códigos de alarme da unidade e substitua se necessário.

• Como posso estender a vida útil da ferramenta em um torno CNC?

Otimize os parâmetros de corte: evite baixas velocidades e altas taxas de alimentação; Escolha a velocidade certa e a taxa de alimentação.

Certifique-se de resfriamento adequado: use o líquido de arrefecimento de alta pressão (especialmente ao usinar ligas de aço inoxidável e titânio).

Verifique o desgaste regularmente: substitua as ferramentas se o valor VB exceder 0,3 mm.

Evite corte interrompido: se necessário, use inserções com maior resistência (por exemplo, aqueles com quebra -chips).

• Quais são os pontos -chave para a manutenção diária de um torno CNC?

Diariamente: Limpe os chips e verifique a lubrificação e o líquido de arrefecimento. Semanal: Limpe os trilhos do guia e verifique a precisão do posicionamento da torre.

Mensal: Verifique a redução do fuso e a reação do parafuso de chumbo.

Trimestralmente: substitua o óleo hidráulico e limpe a poeira no gabinete de controle.

• O que devo fazer se a ferramenta ficar na usinagem de aço inoxidável em um torno CNC?

Use ferramentas nítidas: ângulo de ancinho ≥ 12 ° e um pequeno raio da ponta da ferramenta.

Aumente a velocidade de corte para ≥ 120 m/min para reduzir o endurecimento do trabalho.

Use fluidos de corte especializados: contêm aditivos de pressão extremos (como óleo sulfurizado).

Evite o corte de baixa velocidade para evitar que o chip se junte.

• Quais são as tendências futuras de desenvolvimento das tornas de CNC?

Inteligente: Otimização movida a IA dos parâmetros de usinagem e controle adaptativo.

Combinado: o uso generalizado de moagem e torneamento e tecnologias de ligação de cinco eixos.

Fabricação verde: motores de economia de energia e tecnologia de corte a seco.

Digitalização: monitoramento baseado em nuvem e aplicativos gêmeos digitais.

6. 1 1 Regulamentos de segurança e técnicas eficientes que os operadores de torno CNC devem conhecer

Padrões de segurança (garantindo segurança pessoal e de equipamento)

1. Use equipamento de proteção adequado

Necessário: óculos de segurança, tampões de ouvido com cancelamento de ruído, roupas de trabalho justas e sapatos de segurança.

Proibido: luvas (para evitar emaranhamento), roupas soltas, jóias e cabelos longos desamarrados.

2. Verifique a condição da máquina antes de iniciar a máquina.

Verifique se o óleo e o refrigerante lubrificantes são suficientes.

Confirme que a pressão do ar é estável (0,4-0,6 MPa).

Verifique se o mandril e a torre estão trancados.

3. Proibir estritamente ajustar ou medir peças de trabalho enquanto a máquina está em execução.

Mantenha as mãos longe da área de usinagem enquanto o eixo está girando.

Pare completamente a máquina antes de medir uma peça de trabalho.

4. Prenda a peça de trabalho corretamente para evitar o material de vôo. Verifique se a peça de trabalho está presa com segurança para impedir que o material solto voasse.

Use acessórios apropriados (como mandíbulas hidráulicas ou mandril de três mandíbulas).

5. Familiarize -se com a localização do botão de parada de emergência.

Se ocorrer uma anormalidade (como uma ferramenta quebrada ou uma peça de trabalho solta), pressione imediatamente o botão de parada de emergência.

Teste regularmente a função de parada de emergência para uma operação adequada. 6. Evite sobrecarga

Parâmetros de corte (velocidade, alimentação, profundidade de corte) não devem exceder os valores nominal da máquina.

A sobrecarga pode facilmente levar a danos à ferramenta ou falha da máquina.

Técnicas de eficiência (melhorando a eficiência e a qualidade da usinagem)

7. Otimizando parâmetros de seleção e corte de ferramentas

Materiais	Ferramentas recomendadas	Velocidade de corte (VC)	Alimentação (f)
Aço comum	Carboneto revestido	150-250 m/min	0,1-0,3 mm/rev
Aço inoxidável	Cermet	100-180 m/min	0,05-0,2 mm/rev
Liga de alumínio	Ferramentas PCD	500-1000 m/min	0,2-0,5 mm/rev

Pontas:

Use altas taxas de alimentação e cortes profundos para desbaste, e altas velocidades e baixas taxas de alimentação para acabamento.

Use o software CAM para otimizar os caminhos da ferramenta e reduzir o deslocamento ocioso.

8. Use a configuração automática da ferramenta para reduzir o tempo de configuração da ferramenta manual.

A configuração da ferramenta a laser/contato pode medir rapidamente o comprimento e o raio da ferramenta, melhorando a precisão.

Reduza o erro humano e compense automaticamente após as alterações da ferramenta.

9. Use "tecnologia de grupo" para processamento em lote.

Processe peças semelhantes juntas para reduzir a mudança de ferramenta e o tempo de ajuste.

Padronize acessórios e procedimentos para melhorar a eficiência da produção.

10. Use o líquido de arrefecimento com sabedoria para prolongar a vida útil da ferramenta.

Líquido de refrigeração à base de água: Adequado para aço e aço inoxidável.

Líquido de refrigeração à base de óleo: Adequado para ligas de alumínio e usinagem de precisão.

Lubrificação mínima de quantidade (MQL): reduz o consumo de líquido de arrefecimento e é adequado para aplicações ambientalmente sensíveis.

11. Manter o equipamento regularmente para reduzir o tempo de inatividade.

Itens de manutenção	Ciclo	Detalhes da operação
Lubrificação de guia	Diário	Verifique o nível do óleo e limpe as fichas
Inspeção do fuso	Semanalmente	Verifique o ruído do rolamento e o aumento da temperatura
Manutenção do parafuso	Monthly	Limpo e relubrificar

7. Guia completo para o diagnóstico de falhas comuns de tornos CNC

Diagnóstico de falha do sistema mecânico

1. Falha no sistema do eixo

Sintomas comuns:

Ruído anormal durante a rotação do eixo

Aumento excessivo da temperatura do fuso (> 65 ° C)

EXPECIMENTO RADIAL EXCESSIVO (> 0,01mm)

Possíveis causas e soluções:

Desgaste ou baixa lubrificação

Verifique o fluxo de óleo do sistema de lubrificação

Substitua os rolamentos do eixo (o tipo especificado pela fábrica recomendado)

Quantidade apropriada de graxa de eixo de alta velocidade

Tensão desigual ou desgastada da correia

Ajuste a tensão da correia ao valor especificado (geralmente de 6 a 8 mm de deflexão por carga de 10 kg)

Substitua a correia desgastada (substituição completa da correia recomendada)

Falha no motor do eixo

Verifique o equilíbrio de tensão trifásica do motor

Meça a resistência ao isolamento do motor (deve ser> 1mΩ)

Verifique a conexão do codificador para confiabilidade

2. Falha no sistema de alimentação

Sintomas comuns:

Ruído anormal ou vibração durante o movimento axial

Precisão de posicionamento excessivo

Alarme de sobrecarga de servo motor

Diagnóstico e solução:

Desgaste do parafuso de bola

Verifique a reação (normalmente <0,02 mm)

Ajuste ou substitua a porca do parafuso

Adicionar graxa (ISO 16000 é recomendado) VG32 Guia de óleo trilho)

Trilhos de guia usados ​​ou mal lubrificados

Verifique o desgaste da superfície do trilho da guia (use pó de chumbo vermelho para verificar a taxa de contato)

Limpe as batatas fritas de dentro do guarda ferroviário guia

Ajustar a pré -carga de inserção do trilho da guia

Acoplamento solto

Verifique o torque do parafuso de aperto de acoplamento (consulte o manual do equipamento)

Substitua o acoplamento elástico danificado

Solução de problemas do sistema elétrico

1. Alarmes do sistema servo

Códigos de alarme e soluções comuns:

Código de alarme	Causa possível	Solução
Al.10 (sobrecarga)	Carga mecânica excessiva	Verifique se o trilho -guia/parafuso de chumbo está preso
Al.16 (codificador)	Cabo do codificador com defeito	Verifique os conectores e substitua os cabos danificados
Al.30 (sobretensão)	Flutuação da tensão da grade	Instale um regulador de tensão
Al.31 (subtensão)	Módulo de potência com defeito	Verifique se a tensão de entrada é normal

2. Falha no sistema CNC

Problemas e soluções comuns:

Congelamento do sistema ou tela preta

Verifique a tensão de saída do módulo de energia (geralmente 5V, ± 15V)

Limpe o ventilador de resfriamento do sistema

Faça backup dos parâmetros do sistema e reinstale o sistema

Erros de execução do programa

Verifique erros de sintaxe do código G

Verifique as configurações de parâmetros de compensação da ferramenta

Verifique se a memória está cheia

Falha de comunicação

Verifique a conexão de interface RS232/USB

Reinicie o protocolo de comunicação

Atualize o driver

Falhas hidráulicas/pneumáticas do sistema

1. Falhas do sistema hidráulico

Problemas comuns:

Pressão instável

Movimento lento do cilindro

Temperatura excessiva do óleo hidráulico

Soluções:

Verifique o nível e a qualidade do óleo hidráulico

Reabastecer para a linha central do medidor de óleo

Substitua o óleo hidráulico nublado ou emulsificado (recomendado a cada 2000 horas)

Limpe ou substitua o elemento de filtro

Verifique se há bloqueio de filtro

Substitua o elemento do filtro de precisão (precisão da filtração ≤10μm)

Verifique a bomba de óleo e a válvula solenóide

Teste a pressão de saída da bomba de óleo

Limpe um carretel de válvula solenóide preso

2. Funcional do sistema pneumático

Problemas comuns:

Pressão de ar insuficiente

Movimento inadequado do cilindro

Vazamento de ar

Solução:

Verifique a pressão de suprimento de ar (deve ser ≥0,5 MPa)

Limpe ou substitua filtros entupidos

Substitua os acessórios de tubo de ar danificados

Lubrificar o cilindro (use lubrificante pneumático dedicado)

Sistema de resfriamento/lubrificação mau funcionamento

1. Problemas do sistema de refrigeração

Problemas comuns:

Fluxo de líquido de arrefecimento insuficiente

Bocais entupidos

Bomba de líquido de arrefecimento inoperante

Soluções:

Verifique o nível do tanque do refrigerante

Filtros e bocais limpos

Verifique a operação do motor da bomba de refrigerante

Ajuste a concentração de líquido de arrefecimento (5-8% recomendado)

2. Sistema de lubrificação mau funcionamento

Problemas comuns:

Lubrificação ferroviária de má guia

Linha de óleo de lubrificante entupida

Bomba de lubrificante inoperante

Solução:

Verifique o nível do tanque de lubrificante

Bloqueios de distribuidor limpo

Ajuste o intervalo de lubrificação (geralmente a cada 15 a 30 minutos)

Substitua a falha na bomba de lubrificação

Ferramenta de mau funcionamento do sistema de ferramentas

1. Desgaste anormal da ferramenta

Tipos e causas comuns:

Desgaste excessivo do flanco

Velocidade excessiva de corte

Dureza desigual da peça de trabalho

Desgaste do berço

Taxa de alimentação excessiva

Resfriamento insuficiente

Cutter ponta lascando

Corte intermitente

Excesso de excesso de ferramenta

Soluções:

Otimize os parâmetros de corte

Melhorar os métodos de resfriamento

Selecione um material de ferramenta mais adequado

2. Má troca de ferramenta automática funcionário

Problemas comuns:

Revista de ferramentas não girando para posicionar

Robô de trocador de ferramentas preso

Erro de identificação da ferramenta

Soluções:

Verifique a origem da revista de ferramentas

Telador de ferramentas limpo diminui

Ajustar a pressão do ar do robô

Verifique o sensor de identificação da ferramenta

Recomendações de manutenção preventiva

Manutenção diária:

Cascas limpas e refrigerante

Verifique sistemas hidráulicos/pneumáticos

Verifique a precisão do retorno do eixo zero

Manutenção semanal:

Verifique a lubrificação do guia

Filtros de gabinete de controle elétrico limpos

Parâmetros do sistema de backup

Manutenção mensal:

Verifique a escuridão do eixo

Verifique o desgaste do parafuso de bola

Calibrar o conjunto automático de ferramentas

Manutenção trimestral:

Substitua o óleo hidráulico e o filtro

Verifique a resistência do solo

Verificação de precisão total

8. Campos de aplicação e funções específicas de tornos CNC

Vantagens centrais dos tornos CNC

Usinagem de alta precisão: a precisão dimensional atinge It6 (0,002-0,004mm)

Processamento de formas complexas: capaz de produzir formas geométricas complexas, como fios, afunilamentos e superfícies curvas

Produção em massa estável: o processamento controlado pelo programa garante a consistência do produto

Alto nível de automação: suporta alteração automática de ferramentas, medição automática e outras funções

Produção flexível: alterne rapidamente entre os tipos de processamento

Análise das principais áreas de aplicação

• Fabricação automotiva

Peças típicas:

Componentes do motor: eixos de manivela, árvores de cames, bielas de conexão

Sistemas de transmissão: eixos de engrenagem de transmissão, caixas diferenciais

Sistemas de frenagem: discos de freio, tambores de freio

Sistemas de direção: arremessos de direção, eixos de direção

Aplicações específicas:

Garantir a intercambiabilidade de parte durante a produção em massa

Turnação de precisão de materiais de alta endurecimento (como aço endurecido)

Formação de uma etapa de contornos complexos

Combinado com robôs para linhas de produção automatizadas

• Aeroespacial

Peças típicas:

Peças do motor: eixos de turbina, discos de compressores

Componentes do trem de pouso: atuadores, conectando eixos

Peças estruturais da espaçonave: flanges de encaixe, bicos de combustível

Requisitos especiais:

Processamento de materiais difíceis de usar, como titânio e ligas de alta temperatura

Tolerâncias geométricas e posicionais estritas (redondeza ≤ 0,005 mm)

Controle de integridade da superfície (sem camada endurecida)

Solução:

Uso de um sistema de resfriamento de alta pressão (até 7MPa)

Uso de ferramentas CBN para girar duro

Equipado com um sistema de medição online para compensação em tempo real

• Fabricação de dispositivos médicos

Produtos típicos:

Implantes ortopédicos: articulações artificiais, parafusos ósseos

Instrumentos dentários: implantes, próteses

Instrumentos cirúrgicos: componentes do endoscópio, alças cirúrgicas

Processos especiais:

Processamento de materiais biocompatíveis (liga de titânio, cobalto-chromium-molibdenum)

Rugosidade da superfície de grau de espelho (RA ≤ 0,2μm)

Processamento de peças de microprecisão (diâmetro mínimo 0,3 mm)

Solução técnica:

Eixo aéreo (50.000 rpm)

Lubrificação de quantidade mínima (MQL)

Setter de ferramenta óptica de alta precisão

• Fabricação de moldes

Aplicações típicas:

Moldes de injeção: núcleos, cáries

Moldes de fundição: núcleos, slides

Moldes de estampagem: alfinetes de guia, buchas

Recursos de processamento:

Processamento de aço de mofo de alta permissão (HRC 50-62)

Formação de superfície curva complexa

Requisitos de alta qualidade de superfície

Inovações de processo:

Usinagem combinada de turnos de moagem em vez de EDM

Uso de ferramentas de torneamento esférico para acabamento superficial

Medição a laser para inspeção online

• Equipamento de comunicações eletrônicas

Peças típicas:

Conectores de fibra óptica: Ferrules de cerâmica

Dispositivos de RF: Cavidades de guia de onda

Equipamento semicondutor: Câmaras de vácuo

Requisitos de precisão:

Precisão dimensional: ± 0,001 mm

Riquexidão da superfície: RA: 0,1μm

Tolerância geométrica: 0,002 mm

Solução:

Controle de ambiente de oficina de temperatura constante (20 ± 0,5 ° C)

Acabamento de ferramenta de diamante natural

Aplicação do sistema de isolamento de vibração ativa

Aplicações especiais de tornos CNC

• Girando e moendo

Cenários de aplicativos:

Vários processos como girar, moer e perfurar devem ser concluídos em uma única configuração;

Processamento de partes complexas e irregulares;

Requisitos de posicionamento de alta precisão

Caso típico:

Usinagem de pisos de motor de aeronaves, alcançando a modelagem precisa do perfil da lâmina através da ligação do eixo B.

• Torno automático de vários espacos

Aplicações:

Produção de grandes lotes de pequenas peças de precisão; Processamento contínuo de estoque de barras; Produção de peças automotivas padrão

Eficiência de produção:

Um torno CNC de 6 fusíveis pode processar parafusos com uma saída diária de até 15.000 peças.

• Torno CNC vertical

Peças aplicáveis:

Grandes peças em forma de disco; Corpos rotativos pesados; Peças assimétricas e complexas

Vantagens de processamento:

Fácil carregamento e descarregamento da peça de trabalho; A gravidade facilita a remoção do chip; Adequado para peças de grande diâmetro

Tendências futuras de aplicativos

Usinagem inteligente:

Sistemas de controle adaptativo

Compensação automática de desgaste da ferramenta

Previsão de qualidade de usinagem

Manufatura verde:

Tecnologia de corte a seco

Eixo elétrico que economiza energia

Recuperação de resíduos

Usinagem de ultra-precisão:

Usinagem de superfície em nanoescala

Controle dimensional no nível atômico

Fabricação de dispositivos quânticos

Monitoramento remoto:

Gerenciamento de dados baseado em nuvem

Diagnóstico de falha remota

Produção colaborativa entre fábrica

Recomendações de seleção

Ao selecionar um torno CNC com base no aplicativo, considere o seguinte:

Nível de precisão:

Usinagem geral: ± 0,01 mm

Usinagem de precisão: ± 0,005 mm

Usinagem de ultra-precisão: ± 0,001 mm

Configuração do fuso:

Usinagem convencional: 8000rpm

Corte de alta velocidade: 15000rpm

Micro Peças: 40000rpm e acima

Requisitos de automação:

Produção de máquinas: carregamento e descarregamento manual

Produção em massa: integração de robôs

Fabricação flexível: conexão AGV

Configuração do sistema de ferramentas

Seleção de tipo de torre

Servo Turret: Time de mudança de ferramenta 0,3-0,8 segundos (preferido para produção em massa)

Torre hidráulica: preço baixo, mas manutenção complexa (selecionável para aplicações com restrição de orçamento)

Turreta de energia: essencial para moagem e girar (ligação do eixo B)

Padrões de interface da ferramenta

Sistema VDI: padrão alemão, excelente rigidez

Sistema de BMT: padrão japonês, mudança de ferramenta rápida

Interface Capto: configuração de ponta, alta precisão

Soluções de integração de automação

Guia de seleção de nível de automação

Modelo básico

Carregamento/descarregamento manual

Operação independente

Adequado para: Produção de Trial/Pequeno Lote

Modelo padrão

Carregamento/descarregamento do robô

Abridor de porta automática

Adequado para: lote médio (500-2000 peças por mês)

Modelo inteligente

Sistema de logística AGV

Inspeção e feedback online

Adequado para: Lote grande (5000 peças por mês)
