O surgimento de rodas de retificação de nitreto de boro cúbico em ligação unida (CBN) forneceu uma solução para a moagem do cone de alta precisão. O CBN (nitreto de boro cúbico) é o material mais difícil após o diamante, e a ligação vitrificada confere resistência ao calor superior e estabilidade estrutural à roda de moagem. Comparado às rodas de moagem tradicionais, as vantagens principais das rodas de retificação de CBN vitrificadas incluem:
Vida extremamente longa: a resistência ao desgaste é 100 vezes maior que a das rodas de moagem de corundos, reduzindo significativamente as mudanças de ferramentas e os tempos de curativo.
Alta estabilidade térmica: suporta as temperaturas superiores a 1400 ° C, impedindo a deformação térmica da peça de trabalho.
Retenção de alta precisão: baixa perda de grãos abrasivos garante precisão de usinagem estável a longo prazo.
Rotagem de alta eficiência: aumenta a taxa de remoção de metais em 30% a 50%, melhorando significativamente a eficiência da produção.
As rodas de retificação de CBN vitrificadas são ferramentas de moagem de alto desempenho feitas a partir de um composto de nitreto de boro cúbico (CBN) abrasivo e um aglutinante vitrificado. Esta combinação de material exclusiva lhes dá desempenho excepcional de usinagem.
Propriedades dos abrasivos CBN
O nitreto de boro cúbico (CBN) é um material sintético de super -hard com uma estrutura cristalina semelhante ao diamante, consistindo em átomos de boro e nitrogênio ligados covalentemente. Os abrasivos da CBN têm as seguintes características excelentes:
(1) dureza extremamente alta e resistência ao desgaste
A microheridade pode atingir 4500hv, perdendo apenas com diamante (10000HV) e mais que o dobro do Corundum (2000HV)
A resistência ao desgaste é mais de 100 vezes a dos abrasivos comuns do Corundum, tornando-o particularmente adequado para processar materiais de alta resistência
(2) Excelente estabilidade térmica
Resistência a alta temperatura em até 1400 ° C (o diamante começa a oxidar a 800 ° C)
Mantém o desempenho de corte em altas temperaturas e não reage com metais à base de ferro
(3) boa inércia química
Não reage quimicamente com metais como ferro, níquel e cobalto
Particularmente adequado para processar metais ferrosos, como aço endurecido e aço de alta velocidade
Características da ligação vitrificada
A ligação vitrificada é um fator -chave para determinar o desempenho das rodas de moagem. Seus principais recursos incluem:
(1) alta resistência ao calor
A temperatura de sinterização pode atingir acima de 1200 ° C
Mantém propriedades mecânicas estáveis dentro da faixa de temperatura de trabalho
(2) Excelente rigidez
Módulo elástico atinge acima de 100gpa
Pequena deformação durante a moagem, o que é propício para manter a precisão do processamento
(3) porosidade controlável
A porosidade de 5% a 40% pode ser alcançada através do ajuste da fórmula
A porosidade ajuda na remoção e resfriamento dos chips, impedindo queimaduras de trabalho
(4) Boa auto-escavação
Os grãos abrasivos podem cair no tempo após a passivação, revelando uma nova vantagem afiada
Mantém o desempenho contínuo e estável
Estrutura única de rodas de moagem de CBN cerâmica
As rodas típicas de moagem de CBN de cerâmica adotam um design de estrutura de várias camadas:
(1) camada abrasiva
A concentração de CBN é geralmente de 75% -150% (fração de volume)
Faixa de tamanho abrasivo: moagem grossa #80- #120, moagem fina #400- #2000
(2) Camada de transição
Garante um vínculo firme entre a camada abrasiva e o substrato
A espessura é geralmente de 1-2mm
(3) Material da matriz
Liga de alumínio: leve, adequado para moagem de alta velocidade
Matriz de aço: alta rigidez, usada para moagem de carga pesada
Vantagens do vínculo de cerâmica
A ligação cerâmica é um material inorgânico composto por fase de vidro e fase cristalina. Suas vantagens incluem:
Alta rigidez: mais resistente à deformação do que a resina ou a ligação metálica, adequada para moagem de alta precisão
Resistência de alta temperatura: mantém a estabilidade mesmo durante a moagem de alta velocidade (acima de 120 m/s).
Excelente auto-lesão: após embotamento, os grãos abrasivos caem, revelando a borda afiada recém-afiada e mantendo a nitidez.
Comparação com as rodas de moagem tradicionais (corundum, diamante, etc.)
Comparação de desempenho
Comparado às rodas de moagem tradicionais, as rodas de retificação de CBN de cerâmica oferecem vantagens significativas:
| Especificações de desempenho | Roda de moagem de corundum | Roda de moagem de resina-resina-resina | Roda de moagem CBN vitrificada |
| Temperatura de operação máxima | 800 ° C. | 300 ° C. | 1400 ° C. |
| Taxa de moagem (valor G) | 10-50 | 200-500 | 500-2000 |
| Velocidade linear máxima | 80m/s | 100m/s | 160m/s |
| Estabilidade dimensional | Justo | Bom | Excelente |
| Frequência de curativo | Alto | Médio | Baixo |
Seleção de roda de moagem e correspondência
Selecione a concentração apropriada de CBN com base no material da peça de trabalho (100% -150% é recomendado para aço endurecido)
Princípios de seleção de tamanho de coragem:
Moagem grossa: #80- #120
Rotagem semi-fita: #150- #240
Moagem fina: #400 e acima
Seleção do tipo de ligante (fase de vidro/cerâmica microcristalina)
Especificações de instalação
Use um flange dedicado para garantir a força de fixação uniformemente distribuída
O balanceamento dinâmico é necessário após a instalação (desequilíbrio residual ≤ 0,4g · mm/kg)
Execute um teste de execução ociosa antes do uso inicial (3 0 minutos e aumente gradualmente a velocidade para a velocidade de operação)
Pontos de chave de configuração de parâmetros
Controle de velocidade linear:
Aço: 80-120 m/s
Carboneto: 60-100 m/s
Seleção de taxas de alimentação:
Rotagem grossa: 0,01-0,03 mm/curso
Moagem fina: 0,002-0,01 mm/derrame
Tempos de limpeza de faísca: execute pelo menos três trituras sem faíscas durante a fase de moagem fina.
Gerenciamento de líquido de arrefecimento
O fluido de moagem especializado (pH 8,5-9,5) deve ser usado.
Requisito da taxa de fluxo: ≥ 2 l/min por mm de largura da roda de moagem.
Precisão do filtro ≤ 25 μm. Verifique regularmente a concentração (recomendada 4 -6%)
Especificações de molho de roda de moagem
Seleção de ferramentas de vestir:
Medimento grosso: caneta de diamante de ponto único
Medimento fino: rolo de diamante
Parâmetros de vestir:
Alimentação: 0,002-0,01mm/traço
Razão de velocidade de curativo: 0,6 para 0,8 (Razão da roda para rolo de velocidade da velocidade linear)
Monitoramento de desgaste
Inspecione regularmente a condição da superfície da roda de moagem (a cada 8 horas)
Estabeleça um sistema de monitoramento de força/energia de moagem e defina limites de alarme
Dados de vida da roda de retificação (número médio de peças processadas por intervalo de curativo)
Medidas de proteção
Uma tampa de proteção deve ser instalada (ângulo de abertura ≤ 180 °)
Os operadores devem usar máscaras de proteção (para proteger contra a poeira do CBN).
Um separador magnético deve ser instalado na área de trabalho para coletar chips de metal.
Manuseio anormal
Procedimento de manuseio em excesso de vibração:
Pare imediatamente a máquina.
Verifique a redução radial do eixo (deve ser ≤0,005 mm).
Reequilíbrio.
Resposta de queimadura de trabalho:
Verifique o ângulo de spray do líquido de arrefecimento.
Reduza a taxa de alimentação em 20%a 30%.
Gerenciamento de temperatura e umidade
Mantenha uma temperatura da oficina de 20 ± 2 ° C.
Umidade relativa de 45%-65%.
As salas de moagem de precisão devem ser mantidas a uma temperatura constante.
Medidas de prevenção de vibração:
Instale o equipamento em uma base resistente à vibração (amplitude ≤2μm).
Evite localizar o equipamento na mesma área que o equipamento de estampagem.
Fenômeno: ângulo do cone da peça de trabalho fora da tolerância (> ± 0,005 °)
Possíveis causas:
Perda de precisão geométrica da máquina -ferramenta (guia/eixo)
Configuração incorreta do ângulo de molho da roda de moagem
Rigidez insuficiente de peça de trabalho/equipamento causando deformação
Soluções:
Use um interferômetro a laser para verificar a precisão geométrica da máquina-ferramenta (com foco no eixo z e no eixo x perpendicularidade)
Recalibre o ângulo da cômoda de moagem (usando um medidor de ângulo padrão é recomendado)
Adicione pontos adicionais de suporte da peça de trabalho e mude para um grampo hidráulico (controle a força de fixação para 3-5 MPa)
Fenômeno: redondeza> 2μm
Possíveis causas:
Balanço dinâmico da roda de moagem
Desgaste do rolamento do eixo (Execução radial> 0,003mm)
Parâmetros de moagem excessivos
Solução:
Rebalance a roda de moagem (valor alvo: G1.0)
Verifique o fuga radial do eixo e substitua os rolamentos, se necessário (os rolamentos de cerâmica são recomendados)
Ajuste os parâmetros:
Reduza a velocidade linear em 10%a 15%
Reduzir a taxa de alimentação para 50% do valor original
Fenômeno: padrões regulares de ondulação (comprimento de onda 0,1-0,5 mm)
Possíveis causas:
Sistema de moagem do sistema de trabalho da roda vibração
Fundação de máquina solta
Ressonância de moagem
Solução:
Verifique e reforce a fundação (o valor da vibração deve ser ≤ 2μm/s)
Ajuste a velocidade de rotação para evitar a zona de ressonância (determinada pela análise do espectro FFT)
Use uma roda de moagem com espaçamento desigual (como um tipo de ranhura em espiral)
Sintoma: Descoloração da superfície da peça (oxidação)
Possíveis causas:
Resfriamento insuficiente (fluxo/pressão inadequado)
Poros de moagem entupidos
Taxa de alimentação excessiva
Solução:
Otimize o sistema de refrigeração:
Aumente a taxa de fluxo para 15 l/min · mm (largura da roda de moagem)
Use um design de bico duplo (um na parte superior e outro na parte inferior, angular a 15 °)
Limpe os poros da roda de moagem com uma pistola de ar de alta pressão (ar comprimido de 0,6 MPa)
Reduza a taxa de alimentação em 30% e aumente o número de ciclos de polimento (≥3)
Sintoma: a vida útil da roda é reduzida em mais de 50%
Possíveis causas:
Concentração abrasiva imprópria
Alterações no material da peça de trabalho (por exemplo, contendo fases duras)
Parâmetros de curativo incorretos
Solução:
Ajustar a concentração de CBN:
Aço extinto: 100%-125%
Carboneto: 75%-100%
Modifique os parâmetros de vestir:
Reduza a taxa de alimentação do vestiário para 0,001 mm/derrame
Ajuste a taxa de velocidade de curativo para 0,4
Fenômeno: "manchas carecas" aparece na superfície da roda de moagem
Possíveis causas:
Força de união insuficiente
Carga excessiva de impacto
Corrosão do líquido de arrefecimento
Solução:
Use vínculo de cerâmica microcristalina de alta resistência
Otimizar o método de corte (use corte inclinado, ângulo <5 °)
Altere o tipo de líquido de arrefecimento (evite aditivos contendo enxofre)
Fenômeno: 30% de redução na taxa de remoção de metal
Possíveis causas:
Roda de moagem embotamento
Potência insuficiente de moagem
Parâmetros do processo conservador
Solução:
Implementar o monitoramento de condições:
Defina o limiar de energia (85% do alarme de energia nominal)
Use sensor de emissão acústica para monitorar a condição da roda de moagem
Fenômeno: variação dimensional de lotes> 0,005 mm
Possíveis causas:
Deformação térmica acumulada
Erro do sistema de medição
Desgaste da roda de moagem não compensada
Solução:
Implementar compensação de temperatura:
Tempo de aquecimento da máquina ≥ 2 horas
Instale um sistema de controle de temperatura ambiente (20 ± 1 ° C)
Estabelecer um mecanismo de remuneração automática:
Desencadear medição online a cada 10 partes
Corrija automaticamente a coordenada do eixo Z via PLC
Medidas de emergência:
Pressione imediatamente o botão de parada de emergência
Verifique a integridade da capa de proteção
Causas de investigação:
Excesso de velocidade (verifique a etiqueta máxima de velocidade)
Tensão excessiva de instalação (torque os parafusos do flange de acordo com o manual)
Medidas de emergência:
Verifique a pressão hidráulica do grampo após o desligamento (normalmente 3-5 MPa)
Use uma solução de posicionamento secundário (pinçamento pneumático de posicionamento mecânico)
Adicione a inspeção visual aos principais processos (para confirmar o aperto adequado)
Estabelecer um log de monitoramento:
Registre a curva de força de moagem após cada curativo
Rastrear as tendências da vida na roda (gerenciamento de gráficos de controle)
Gerenciamento de peças de reposição:
Manter ferramentas de molho de roda de moagem de emergência (rolos de diamante)
Peças sobressalentes do rolamento do eixo (substituição obrigatória recomendada após 8.000 horas)

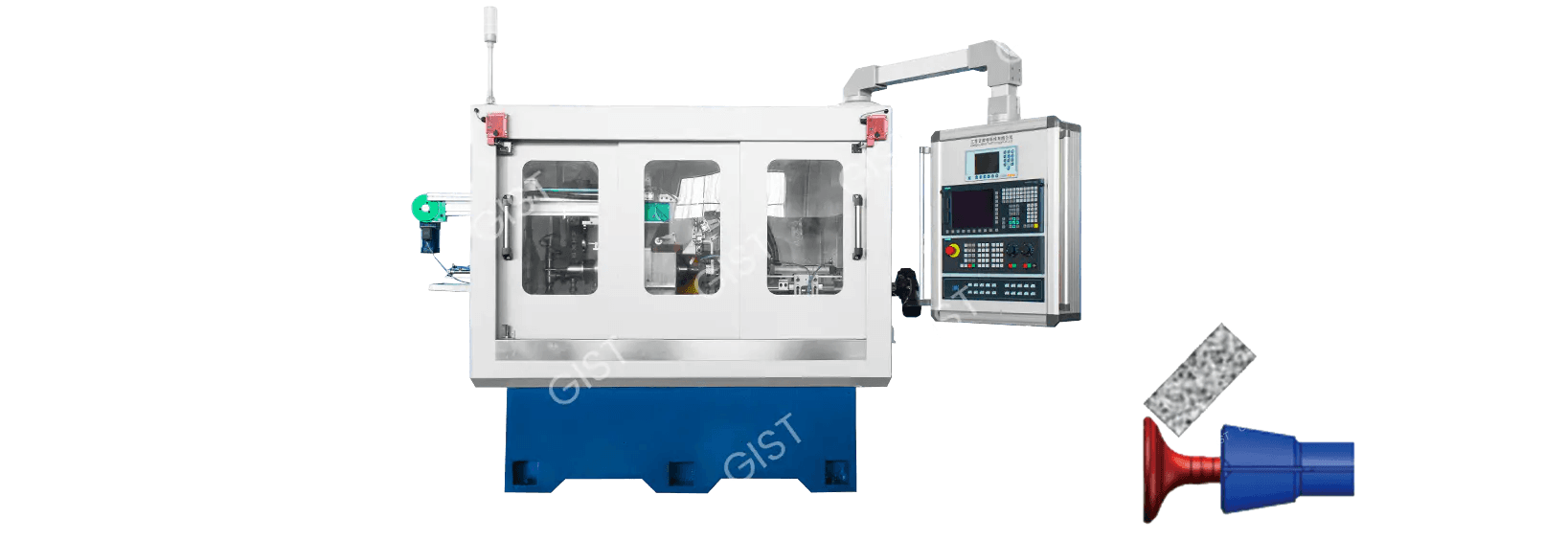

Os trituradores de cone de precisão da roda CBN de cerâmica são equipamentos de ponta projetados especificamente para usinar peças cônicas de alta precisão. Suas funções principais são as seguintes:
Atingir a precisão da usinagem no nível de mícrons (redondeza ≤ 1μM, tolerância ao ângulo do cone ± 0,003 °).
Pode processar uma variedade de estruturas cônicas:
Cones de sincronizador de transmissão automotiva
Aircraft Engine Mortise e Tenon Groove Cones
Cones de pista de rolamento de precisão
Cones de alívio da borda da ferramenta
Projetado para materiais de alta resistência:
Aço endurecido (HRC60)
Ligas de alta temperatura (Inconel 718, etc.)
Carboneto (yg8, etc.)
Resolva os problemas das rodas de moagem tradicionais sendo "incapazes de moer" e propensas a queimaduras
Processo de ginástica integrado
Usinagem completa com várias características em uma única configuração de fixação:
Superfície cilíndrica do cone
Final do rosto chanfro
Groove de superfície de perfil
| Item de comparação | Roda de moagem de corundum | Roda de moagem CBN vitrificada |
| Vida de vestir | 50 peças | 2.000 peças |
| Vida total do serviço | 200 peças | 50.000 peças |
| Frequência de curativo | Duas vezes por turno | Uma vez por semana |
A rugosidade da superfície RA atinge 0,1μm (acabamento espelhado)
Sem profundidade da camada de queima <2μm (rodas de moagem convencionais> 10μm)
Estresse residual controlado em -200mpa (estado de tensão compressiva)
Taxa de remoção de metal significativamente melhorada:
Aço extinto: 2,5 mm³/mm · s (processo convencional 0,8mm³/mm · s)
Carboneto: 1,2 mm³/mm · s (processo convencional 0,3mm³/mm · s)
O tempo de ciclo de corte reduzido em 40%-60%
Comparação de consumo de energia:
Moedor convencional: 25kw · h/100 peças
Grinder CBN: 8kW · H/100 peças
Redução de resíduos:
Retinging Chips reduzido em 80%
Consumo de líquido de arrefecimento reduzido em 50%
Equipado com um sistema de medição online (tipo de laser/contato)
Função de compensação adaptativa:
Corrige automaticamente o desgaste da roda de moagem
Compensação em tempo real para deformação térmica
Sistema Twin Digital prevê resultados de usinagem
Tecnologia de títulos nano-cerâmicos:
A força de flexão aumentou para 180 MPa
A resistência ao calor aumentou 30%
Roda de moagem composta de várias camadas:
Camada base: matriz de alta tensão
Camada de transição: material de gradiente
Camada de trabalho: agregados microcristais CBN
Tecnologia de moagem criogênica:
Temperatura da peça de trabalho <150 ° C (processo convencional> 400 ° C) alcançado através de resfriamento a jato de alta pressão
Tecnologia de supressão de vibração:
O sistema de amortecimento ativo controla a amplitude da vibração para dentro de 0,5 μm
Função de ligação de cinco eixos:
Número máximo de ligação de eixos: x/y/z/eixo/centro
Precisão de posicionamento: 5μm 5μm/300mm
Design modular:
Substituição da unidade de roda rápida (<10 minutos)
Módulos de função de girar/moagem opcionais
Usinagem do cone do sincronizador de transmissão:
A precisão da usinagem melhorou para o DIN 5
Custo unitário reduzido em 35%
NOVA ENERGY VEÍCULO MOTOR MOTOR EXET MANIMINAÇÃO:
Alcançar uma tolerância de ajuste de 0,005 mm
Eliminar o problema de ruído associado à montagem tradicional
Mortise da lâmina do motor e usinagem de tenon:
A vida de fadiga aumentou 3 vezes
Ciclo de usinagem reduzido de 8 horas para 2,5 horas
Usinagem do cone de rolamento do equipamento de aterrissagem:
A integridade da superfície atende aos padrões AMS2420
A taxa de sucata reduziu de 15% para 0,5%
Exercício de carboneto de usinagem ângulo de volta:
Serrilhação de ponta <3μm
A vida da ferramenta aumentou 50%
Cutters de moagem de alta precisão com haste cônico:
Área de contato> 90%
Repetibilidade de fixação 1μm
Atualizações inteligentes:
Sistema de otimização de processos de IA integrado
Desenvolvimento de um modelo de previsão de condição de moagem de auto-aprendizagem
Manufatura verde:
Avanços da tecnologia de moagem a seco
Desenvolvimento de materiais de fichário degradável
Usinagem de ultra-precisão:
Alcançar a rugosidade da superfície em nanoescala (RA <0,05μm)
Desenvolvendo processos de remoção em nível atômico
A precisão anormal da usinagem se manifesta principalmente como ângulo excessivo do cone e baixa redondeza. O ângulo excessivo do cone normalmente se refere a um desvio de mais de ± 0,01 ° entre o ângulo real do cone usinado e o requisito de projeto, enquanto a falta de redondeza indica um desvio de mais de 2μm da seção transversal circular usinada.
Para ângulo excessivo do cone, a precisão geométrica da máquina -ferramenta deve primeiro ser calibrada. Recomenda -se usar um interferômetro a laser para verificar a perpendicularidade de cada eixo da máquina, particularmente a perpendicularidade entre os eixos X e Z. Este teste deve ser realizado após a temperatura operacional da máquina se estabilizar, normalmente exigindo uma corrida de aquecimento de 1-2 horas. Se o desvio da perpendicularidade for detectado, ele deve ser corrigido de acordo com as instruções do fabricante da máquina -ferramenta. Isso geralmente é alcançado ajustando a folga da raa-líder guia para entre 0,005-0,01mm.
O molho da roda de moagem também é um fator significativo que afeta a precisão do ângulo do cone. Recomenda-se um molho de rolo de diamante, com uma taxa de alimentação de molho de 0,002-0,005 mm. Após o vestuário, são necessários pelo menos três ciclos de polimento sem faíscas para garantir a uniformidade e a nitidez dos grãos abrasivos na superfície da roda de moagem. Para usinagem de alta precisão, é recomendável testar uma ou duas peças de trabalho antes da usinagem final. Somente após a obtenção de medições satisfatórias, a produção em massa pode começar.
A falta de redondeza geralmente está intimamente relacionada à condição do eixo da máquina -ferramenta. Primeiro, verifique o desvio radial do eixo, que não deve exceder 0,003 mm usando um indicador de discagem. Se esse valor for excedido, os rolamentos do eixo podem precisar ser substituídos. Além disso, a roda de moagem deve ser dinamicamente equilibrada para os padrões G1.0, com o desequilíbrio controlado dentro de 0,4g · mm/kg. Para moagem de alta velocidade (velocidades lineares superiores a 80m/s), um sistema de balanceamento dinâmico on-line é recomendado para monitoramento e ajuste em tempo real.
Os defeitos da qualidade da superfície normalmente incluem marcas de conversas, queimaduras e rugosidade excessiva. As marcas de conversas podem ser categorizadas como regulares e aleatórias.
As marcas de conversas regulares geralmente parecem listras uniformes e periódicas com um comprimento de onda entre 0,1 e 0,5 mm. Esse tipo de problema é causado principalmente pela vibração do sistema. As medidas de tratamento incluem: equilibrar com precisão a roda de moagem para garantir que atenda aos padrões G1.0; Ajustando a velocidade do eixo e o uso da análise do espectro FFT para identificar frequências ressonantes para evitar faixas de velocidade sensíveis; e inspecionar a base da máquina -ferramenta para garantir que os níveis de vibração estejam abaixo de 2 μm/s.
As marcas de conversas aleatórias aparecem como marcas de superfície irregulares, geralmente indicando possível desgaste do rolamento do fuso. Os rolamentos devem ser inspecionados e substituídos, se necessário. Ao substituir, preste atenção à pré -carga do rolamento. A pré -carga excessiva pode levar a uma falha prematura de rolamentos.
As queimaduras de superfície são causadas principalmente por temperaturas excessivas na área de moagem. As soluções incluem: Aumentar a taxa de fluxo do líquido de arrefecimento para pelo menos 2 l/min por milímetro da largura da roda de moagem; Verificando a posição do bico do líquido de arrefecimento para garantir que esteja alinhado com a zona de contato de moagem; Otimizando parâmetros de moagem, reduzindo adequadamente a taxa de alimentação e aumentando o número de ciclos de polimento. Para queimaduras graves, substituindo uma roda de retificação de CBN vitrificada por uma por maior condutividade térmica pode ser necessária.
A rugosidade excessiva está frequentemente relacionada à condição da roda de moagem. Quando o grão da roda de moagem se torna monótono, a rugosidade da superfície se deteriora significativamente. Vesticar a roda de moagem é necessária e uma moagem de teste deve ser realizada após o vestuário para verificar a condição. Se o problema persistir, considere mudar para uma roda de moagem mais fina ou reduzir a taxa de alimentação em 50%.
As anormalidades da roda de moagem se manifestam principalmente como desgaste excessivo e perda de grãos abrasivos. O desgaste excessivo de uma roda de moagem significa que sua vida útil é significativamente menor do que o esperado, potencialmente atingindo apenas 50% ou até menos de sua vida útil normal.
As principais causas de desgaste excessivo incluem concentração abrasiva inadequada, alterações nas propriedades do material da peça de trabalho e configurações incorretas de parâmetros de curativo. Para materiais difíceis de máquinas como aço endurecido, é recomendável usar uma roda de moagem com uma concentração de CBN entre 100% e 125%. Ao usinar ligas contendo fases duras, a concentração pode ser reduzida para 75% a 100%. Em relação aos parâmetros de curativo, a alimentação do curativo deve ser reduzida para 0,001 mm/curso, e a taxa de velocidade do curativo deve ser ajustada para aproximadamente 0,4.
O derramamento de areia se manifesta como "manchas carecas" localizadas na superfície da roda de moagem. Esses "pontos carecas" localizados são tipicamente associados à resistência de união insuficiente, cargas de impacto excessivas durante a usinagem ou corrosão do líquido de arrefecimento. As soluções incluem: mudar para uma roda de moagem com uma ligação cerâmica microcristalina de alta resistência; Otimizando o caminho da usinagem, usando uma entrada com rampa inferior a 5 ° para evitar o impacto causado por cortes de ângulo reto; e verificando a composição do líquido de arrefecimento para evitar o uso de refrigerantes contendo aditivos corrosivos, como o enxofre.
Resposta de emergência de fratura na roda de moagem
No caso de uma fratura na roda de moagem, o operador deve ativar imediatamente o botão de parada de emergência para desconectar a energia da máquina. Em seguida, verifique a integridade da cobertura protetora para garantir que nenhum detrito voador possa ferir ninguém. A investigação de acidentes deve se concentrar: se a velocidade da roda de moagem excede a velocidade máxima especificada no rótulo; se o nivelamento de montagem do flange está dentro de 0,01 mm; e se a roda de moagem é expirada ou armazenada incorretamente.
Resposta de falha de fixação da peça de trabalho
A falha de fixação da peça de trabalho pode levar a riscos graves de segurança e falha na peça de trabalho. As medidas de melhoria incluem a adoção de um sistema de posicionamento duplo: posicionamento mecânico para garantir a posição de referência, o aperto hidráulico para fornecer força de fixação primária e bloqueio pneumático como um recurso de segurança. A inspeção visual também pode ser adicionada para confirmar que o aperto de peça de trabalho está em vigor antes do processamento.
Soluções de problemas comuns:
| Sintoma | Causa possível | Solução |
| Ondulações de superfície da peça de trabalho | Desgaste da roda de moagem/desgaste do rolamento do eixo | Rebalance/Substitua os rolamentos |
| A precisão do ângulo de diminuição excede | Perda de precisão geométrica da máquina | Recalibrar o nível da máquina e guias |
| Desgaste excessivo da roda de moagem | Parâmetros de moagem excessivos | Reduza a velocidade linear em 15%a 20% |
| Queima de superfície da peça de trabalho | Roda de resfriamento/moagem insuficiente de refrigeração | Aumente o fluxo de resfriamento/substituição no tempo |
| Diminuição da eficiência da moagem | Poros de roda de moagem entupidos | Limpar ou restaurar com uma haste de limpeza especial |
Pontos -chave de manutenção diária
A manutenção diária é essencial para garantir uma operação estável de longo prazo do equipamento. Antes do início de cada mudança de trabalho, as seguintes inspeções devem ser realizadas: a concentração de refrigerante deve ser verificada usando um refratômetro para garantir que a concentração permaneça dentro da faixa de 4% a 6%; A pressão do sistema de ar deve ser verificada para manter uma pressão operacional de 0,5-0,7 MPa; e a roda de moagem deve ser inspecionada visualmente quanto a rachaduras, defeitos ou outras anormalidades.
A manutenção pós-deslocamento é igualmente importante e inclui: limpar a bancada e o separador magnético para remover chips de metal e acúmulo abrasivo; limpar os guardas guias para impedir que os chips entrem na superfície da guia; Gravando os dados do curativo das rodas e o número de peças de trabalho processadas durante o turno e mantendo um registro completo de operação do equipamento.
Plano de manutenção periódica
A manutenção semanal concentra -se em verificar o sistema de lubrificação de guia para garantir que o nível de graxa seja de pelo menos 80% e que as linhas de lubrificação sejam desobstruídas. O sistema hidráulico deve ser minuciosamente inspecionado mensalmente, concentrando -se no diferencial de pressão do filtro. Se o diferencial de pressão exceder 0,3 MPa, o filtro deve ser substituído.
O sistema do eixo deve ser inspecionado profissionalmente trimestralmente, usando um micrômetro de alta precisão para medir o desvio radial do fuso, o que não deve exceder 0,002 mm. O aumento da temperatura do eixo também deve ser verificado; Não deve exceder 15 ° C após quatro horas de operação contínua. A manutenção anual exige que um técnico profissional realize uma calibração completa da máquina -ferramenta e restaure toda a precisão do posicionamento aos padrões de fábrica.
Gerenciamento de vida com componentes -chave
Como componente central, recomenda -se que os rolamentos do eixo sejam substituídos após 8.000 horas de operação, independentemente da condição da superfície. Os controles deslizantes de guia normalmente têm uma vida útil de cinco anos e devem ser substituídos prontamente para evitar a perda de precisão. O flange da roda de moagem deve ser verificado de torque a cada 2.000 horas para garantir uma instalação segura e confiável. O líquido de arrefecimento deve ser completamente substituído a cada três meses para evitar a deterioração que afeta o desempenho da usinagem.
| Categoria de manutenção | Item de manutenção | Detalhes da operação e padrões | Ciclo | Requisitos de registro |
| Manutenção diária | Inspeção do líquido de arrefecimento | Verifique a concentração (4%-6%), pH (8,5-9,5), precisão da filtração ≤ 25μm | Por turno | Concentração recorde e impurezas |
|
| Redação de inspeção visual da roda | Verifique se há rachaduras, defeitos e partículas abrasivas soltas e orifícios de ar limpo (pistola de ar de 0,6Mpa). | Cada mudança | Tire fotos e arquiva quaisquer anormalidades. |
| Inspecione o sistema de pressão do ar. | Verifique se a pressão está entre 0,5-0,7MPa e que não haja vazamentos na tubulação. | Cada mudança | Registre o valor da pressão. | |
| Manutenção semanal | Guia de lubrificação ferroviária | Adicione graxa especial, preencha ≥ 80% | Semanalmente | Pontos de lubrificação record e valores |
|
| Inspeção do sistema hidráulico | Verifique o diferencial de pressão do filtro (<0,3 MPa) e o nível de óleo dentro da faixa marcada. | Semanalmente | Registre o diferencial de pressão e o nível do óleo. |
| Redação da verificação de equilíbrio dinâmico da roda. | Use um balanceador dinâmico para calibrar para G1.0 (desequilíbrio ≤ 0,4 g · mm/kg). | Semanalmente ou depois de alterar a roda de moagem. | Registre o desequilíbrio. | |
| Manutenção mensal | Inspeção da precisão do eixo | Meça o escuridão radial (≤0,003 mm) e o jogo axial (≤0,002 mm) | Mensal | Salvar o relatório de inspeção |
|
| Substituição do líquido de arrefecimento | Substitua completamente o líquido de arrefecimento e limpe os tubos e o tanque. | A cada três meses | Registre a data de substituição e o número do modelo. |
| Calibração de precisão geométrica da máquina -ferramenta. | Verifique a verticalidade de cada eixo usando um interferômetro a laser (eixo x/z ≤ 0,005 mm/300 mm). | Trimestral | Mantenha o certificado de calibração em arquivo. | |
| Manutenção anual | Revisão completa da máquina | Inclui moagem de trilhos -guia, ajuste de pré -carga do parafuso e teste de isolamento do sistema elétrico | Anual | Relatório de manutenção completo |
| Gerenciamento de vida com componentes -chave | Substituição do rolamento do eixo | Substituição obrigatória após 8.000 horas de operação, usando rolamentos de cerâmica | Acumulado por horas | Registro tempo de substituição e lote |
|
| Substitua os trilhos e controles deslizantes guia | Substitua a cada 5 anos ou quando o jogo significativo se desenvolve | 5 anos | Registre o motivo da substituição |
| Calibração do flange da roda de moagem | Verifique a planicidade (≤ 0,01 mm). O torque do parafuso deve cumprir as instruções do fabricante. | A cada 2000 horas | Registre o valor do torque | |
| Resposta de emergência | Rachadura na roda de moagem | Pare imediatamente a máquina → Verifique a tampa protetora → Verifique se há problemas de velocidade/instalação → Substitua a roda de moagem | No caso de uma rachadura | Preencha um relatório de incidente |
|
| Falha de fixação da peça de trabalho | Stop Machine → Verifique a pressão do grampo (3-5 MPa) → Aumentar a inspeção visual → otimizar o posicionamento | Quando isso ocorre | Registre medidas corretivas |
Precauções de manutenção:
Segurança primeiro: antes da manutenção, desconecte a fonte de alimentação e libere a pressão. Use equipamentos de proteção.
Ferramentas: Use ferramentas de inspeção recomendadas pelo fabricante (como interferômetros a laser e balanceadores dinâmicos).
Rastreabilidade de dados: é necessária confirmação de assinatura para cada operação de manutenção e os dados serão arquivados por pelo menos três anos.
Aviso anormal: Desligue imediatamente a máquina para investigação se forem detectados problemas como aumento da vibração ou aumento anormal da temperatura.
Responder:
Vida extremamente longa: a dureza do CBN é perdendo apenas para o diamante, e sua resistência ao desgaste é mais de 100 vezes maior que a das rodas de moagem de corundos, reduzindo significativamente a frequência de reposição.
Alta estabilidade térmica: O CBN pode suportar temperaturas de até 1400 ° C, impedindo queimaduras de peça de trabalho (rodas de moagem convencionais falham a 800 ° C).
Retenção de alta precisão: A ligação vitrificada exibe excelente rigidez, forças estáveis de moagem e pode obter uma redondeza de diminuição inferior a 1μm.
Alta eficiência: as taxas de remoção de metais aumentam 30%a 50%, tornando-o adequado para materiais difíceis de máquinas, como aço endurecido e ligas de alta temperatura.
Tamanho da coragem:
Rotagem grossa (RA 0,8μm): #80- #120
Rotagem fina (RA 0,1μm): #400- #2000
Concentração:
Aço endurecido: 100%-150%
Carboneto: 75%-100%
Binder:
Cerâmica da fase de vidro: uso geral
Cerâmica microcristalina: requisitos de alta tenacidade
A: Solução de problemas de etapas:
Balanceamento dinâmico: a roda de moagem deve ser G1.0 grau (desequilíbrio ≤ 0,4g · mm/kg).
Verifique os rolamentos do eixo: Substitua se o deslocamento radial> 0,003 mm.
Ajuste os parâmetros:
Reduza a velocidade linear em 10% a 15% (por exemplo, de 120m/s para 100m/s).
Reduza a taxa de alimentação para 50% do valor original.
Otimize o aperto: aumente os pontos de suporte da peça de trabalho e reduza a saliência.
Resposta: Causas e soluções comuns:
| Causa | Solução |
| Parâmetros de moagem excessivos | Reduza a velocidade da linha ou a taxa de alimentação |
| Concentração insuficiente de líquido de arrefecimento (<4%) | Reabastecer concentrado para 6% |
| Poros de roda de moagem entupidos | Limpe com uma pistola de ar de alta pressão de 0,6 MPA |
| Alterar o material da peça de trabalho (contém fase dura) | Use uma concentração mais alta (150%) ou roda de moagem mais fina |
Responder:
Otimização de refrigeração:
Taxa de fluxo ≥ 15 l/min · mm (largura da roda de moagem)
Use uma roda de moagem resfriada internamente ou um bico duplo (ângulo de 15 °)
Ajuste do processo:
Aumente o número de ciclos de polimento (≥ 3 trituras sem faíscas)
Reduza a taxa de alimentação em 30%
Seleção de roda de moagem:
Use uma roda de moagem com alta porosidade (30%-40%) para aumentar a dissipação de calor.
Responder:
Calibrando a precisão geométrica da máquina:
Use um interferômetro a laser para verificar a perpendicularidade X/Z (erro ≤ 0,005 mm/300 mm).
Corrigindo o ângulo de molho da roda de moagem:
Use um bloco de ângulo padrão para calibrar a cômoda de diamante. Verifique a rigidez do equipamento:
Controle a força de fixação a 3-5 MPa para evitar a deformação da peça de trabalho.
Responder:
Ferramenta de vestuário: Recomenda -se os rolos de diamante (vida longa e alta precisão).
Configurações de parâmetros:
Taxa de alimentação do vestiário: 0,002-0,005 mm/AVC
Razão de velocidade de curativo: 0,4 para 0,8 (Razão da roda para rolo de velocidade da velocidade linear)
Requisitos de moagem: três passes sem faíscas são necessários após o vestuário.
Responder:
Teste de execução ociosa: Aumente a velocidade passo a passo para a velocidade de operação e funcione por 30 minutos.
Balanceamento dinâmico: use um balanceador on -line para se ajustar ao G1.0.
Verificação de moagem de teste:
Processe 2-3 amostras e inspecione as dimensões e a qualidade da superfície.
Ajuste finamente a quantidade de curativo ou os parâmetros de moagem com base nos resultados.
Marcas de conversas regulares
Características: Estrias periódicas com um comprimento de onda de 0,1-0,5 mm
Remédio:
Verifique a vibração da fundação (deve ser ≤2μm/s)
Ajuste a velocidade para evitar frequências ressonantes
Use uma roda de moagem com espaçamento desigual (flauta em espiral)
Queima de superfície
Critérios: camada de descoloração de oxigênio
Crecha -chave:
Aumentar a taxa de fluxo do líquido para ≥15 l/min · mm
Adote um design de roda de moagem resfriado internamente
Reduza a taxa de alimentação em 30% e adicione três passes adicionais de polimento
Desgaste anormal
Caso típico: a vida útil diminui em mais de 50%
Solução de otimização:
Ajuste a concentração de CBN (100-125% para o aço endurecido)
Modificar parâmetros de curativo (taxa de alimentação ≤ 0,001 mm/curso)
Derramamento de grãos abrasivos
Sintoma: "Pontos carecas" aparecem na superfície da roda de moagem
Causa raiz:
Desvantagens da força de união
Impacto de corte de ângulo reto
Métodos de melhoria:
Use uma roda de moagem microcristalina cerâmica
Adote um método de corte de inclinação <5 °
Instabilidade dimensional
Pontos de controle -chave:
Controle de temperatura ambiente a 20 ± 1 ° C
Acionar a compensação de medição online a cada 10 peças
Estabelecer um modelo de compensação de deformação térmica
Rachadura na roda de moagem
Procedimentos de emergência:
Parada de emergência imediata
Verifique a integridade da capa de proteção
Verifique se a velocidade excede o limite
Voo de peça de trabalho
Medidas preventivas:
Use o posicionamento duplo mecânico e hidráulico
Instale um sistema de confirmação visual
Inspeção diária:
Concentração do líquido de arrefecimento (4-6%)
Aparência da roda de moagem (rachaduras/defeitos)
Manutenção periódica:
Semanal: Lubrificação de guia (preenchimento de graxa ≥ 80%)
Mensal: Inspeção de Encontro de Fusões (≤ 0,003 mm)
Apêndice: Tabela de diagnóstico rápido
| Descrição do problema | Itens de inspeção prioritária | Limite de tempo |
| Marcas de conversas | Balanceamento/rolamento dinâmico | Dentro de 2 horas |
| Queimaduras | Sistema de resfriamento | Desligamento imediato |
| Excedência dimensional | Compensação de temperatura | Resolva durante o turno |
Vantagens inatas determinadas por propriedades do material
Superabrasivos insubstituíveis
O CBN (nitreto de boro cúbico) possui uma dureza de 4500 HV, perdendo apenas o diamante, mas sua estabilidade de alta temperatura (1400 ° C) excede em muito a do diamante (que oxida a 800 ° C).
Uma comparação típica: quando a usinagem em aço endurecido (HRC 60), a vida útil de uma roda CBN é 100 vezes a de uma roda de corundum.
Efeitos sinérgicos das ligações vitrificadas: a estrutura cerâmica microcristalina combina rigidez (módulo elástico 100 GPa) com propriedades de auto-escavação.
A porosidade controlável (5%-40%) melhora a dissipação de calor em comparação com as ligações de resina/metal.
Um avanço na retenção de precisão
Estabilidade de nano-nível
Taxa de perda de grãos abrasivos <0,1%/hora, garantindo o seguinte mesmo após 2000 ciclos:
Redondeza ≤ 1μm
Tolerância ao ângulo do cone ± 0,003 °
Controle de deformação térmica
A condutividade térmica é de 1300W/(M · k) e a temperatura da zona de moagem é 200 ° C menor que a das rodas de moagem de corundum.
Dados medidos: temperatura da superfície da peça de trabalho <150 ° C Ao moer ligas de titânio (processos convencionais> 400 ° C)
Evolução tecnológica prospectiva
Um ajuste natural para moagem inteligente
Comportamento de desgaste altamente previsível, adequado para:
Modelagem Twin Digital
Algoritmo de controle adaptativo
Solução líder atual: Retorando o erro de previsão de vida restante <3%
Tendências de fabricação verde
Comparação de consumo de energia:
Motagem convencional: 25kW · H/100 peças
Moagem de CBN: 8kw · h/100 peças
Redução de 50% no consumo de líquido de arrefecimento
Categoria: Produtos auxiliares de produção Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
Categoria: Produtos auxiliares de produção Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
Categoria: Grinder CNC de válvula especial Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
Categoria: Grinder CNC de válvula especial Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
Categoria: Equipamento de usinagem Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sistema de G...
Mais
Categoria: Equipamento de usinagem Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sistema de G...
Mais
Categoria: Equipamento de soldagem de plasma Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Si...
Mais
Categoria: Equipamento de moldagem em branco da válvula Visão geral do produto: A Companhia passou a certificação de vários sistemas...
Mais
Categoria: Produtos auxiliares de produção Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
Categoria: Produtos auxiliares de produção Visão geral do produto: A Companhia passou a certificação de vários sistemas, como o Sist...
Mais
86-13584767515
86-0515-89500828
No. 1, área de concentração industrial, cidade de Wulie, cidade de Dongtai, província de Jiangsu
