MaisUm retificadora sem centro é um tipo de equipamento de retificação cilíndrica que remove material de uma peça sem a necessidade de fixar a peça entre centros ou mandris. Em vez disso, a peça de trabalho é suportada por uma lâmina de apoio de trabalho e regulada por um disco de controle, enquanto um rebolo executa a ação de corte. Este projeto permite a usinagem contínua e de alto rendimento de componentes cilíndricos com circularidade e acabamento superficial excepcionais, tornando-o um pilar da fabricação moderna de precisão.
Ao contrário da retificação central convencional, a retificação centerless é excelente no processamento de peças longas, delgadas ou de paredes finas que, de outra forma, flexionariam ou desviariam sob pressão de fixação. Componentees como válvulas de motor, hastes hidráulicas, pistas de rolamentos, pinos e eixos são produzidos rotineiramente em retificadoras centerless nos setores automotivo, aeroespacial e industrial.
Ums a leading Fornecedor de retificadora centerless na China , Jiangsu Gist Technology Co., Ltd. projeta soluções de retificação de automação inteligente e de alta precisão, adaptadas aos ambientes de fabricação mais exigentes em todo o mundo.
O princípio operacional fundamental de uma retificadora centerless depende de três componentes principais que trabalham em coordenação precisa: o rebolo , o roda reguladora , e o lâmina de descanso de trabalho . A peça é colocada entre o rebolo e o rebolo regulador, apoiada na lâmina a uma altura ligeiramente acima da linha central de ambos os rebolos. Este deslocamento geométrico é fundamental – ele cria um efeito autocentrante que mantém a circularidade durante todo o processo de retificação.
O rebolo gira em alta velocidade (normalmente 1.800–3.600 RPM) e realiza a remoção real do material. A roda reguladora, colocada em um leve ângulo (geralmente 1°–6°), gira mais lentamente e controla tanto a velocidade de rotação da peça de trabalho quanto sua taxa de avanço axial. Este ângulo determina diretamente a rapidez com que a peça se move através da máquina no modo de alimentação direta.
O diagrama acima ilustra o sistema de suporte de três pontos: o rebolo remove o material em alta velocidade, enquanto o rebolo regulador controla o avanço e a rotação. A lâmina de apoio de trabalho posiciona a peça acima do centro para manter a redondeza geométrica. Essa configuração autocentrante e sem atrito é o que permite que a retificação centerless atinja tolerâncias tão estreitas quanto ±0,002 mm de forma consistente em grandes tiragens de produção.
Compreender a anatomia de uma retificadora centerless é essencial para selecionar a configuração correta e manter o desempenho ideal. Cada componente desempenha um papel crítico na qualidade da peça acabada.
| Component | Material/Especificação | Função | Impacto na qualidade |
|---|---|---|---|
| Moagem Wheel | CBN, Alumina, SiC | Remoção de material, acabamento de superfície | Rugosidade superficial Ra, precisão dimensional |
| Regulação Wheel | Abrasivo com borracha | Controle de taxa de avanço, rotação da peça | Redondeza, consistência alimentar |
| Lâmina de descanso de trabalho | Aço temperado / carboneto | Suporta a peça acima da linha central | Estabilidade geométrica, redução de vibração |
| Roda Dressing Unit | Rolo de diamante / aparador de pontas | Mantém o perfil e a nitidez da roda | Taxa consistente de remoção de material |
| Sistema de controle CNC | PLC / servo-acionado | Umutomation, parameter management | Repetibilidade, rastreabilidade do processo |
| Sistema de refrigeração | Inundação/névoa de alta pressão | Dissipação de calor, remoção de cavacos | Estabilidade térmica, vida útil da roda |
A escolha entre retificação sem centro e retificação cilíndrica convencional entre centros envolve compensações em tempo de configuração, rigidez, geometria da peça e volume de produção. O gráfico abaixo compara os dois métodos em seis dimensões críticas de desempenho.
O gráfico de radar revela um padrão claro: a retificação centerless domina em produtividade, velocidade de configuração e potencial de automação, alcançando pontuações de aproximadamente 95, 85 e 90 em 100, respectivamente. A retificação cilíndrica convencional mantém sua vantagem na complexidade do perfil e na rigidez da peça – essencial para peças de contorno complexo ou assimétricas que exigem fixação segura. Para a produção de alto volume de peças cilíndricas, como hastes de válvulas de motores, hastes de cilindros hidráulicos ou rolos de rolamentos, a retificação centerless oferece eficiência e consistência mensuravelmente superiores. A escolha depende, em última análise, do tamanho do lote, da geometria da peça e dos requisitos de tolerância.
As retificadoras centerless atendem a uma ampla variedade de indústrias, cada uma com requisitos distintos de material, tolerância e acabamento superficial. A tecnologia é particularmente dominante em setores onde os componentes redondos devem ser produzidos em grandes quantidades com precisão repetível.
Os setores automotivo e de componentes de motores, juntos, respondem por aproximadamente 60% do uso global de retificadoras centerless, impulsionado pelos enormes volumes de produção de válvulas, pistões, virabrequins e componentes de transmissão. As aplicações aeroespaciais, embora de menor participação, exigem as mais altas tolerâncias — muitas vezes exigindo rugosidade superficial abaixo de Ra 0,1 µm. O setor de dispositivos médicos está passando por um rápido crescimento, especialmente para componentes de implantes ortopédicos e ferramentas cirúrgicas minimamente invasivas que exigem precisão cilíndrica impecável.
estabeleceu parcerias de longo prazo com fabricantes de peças de motor, incluindo a MAHLE da Alemanha e a EATON dos Estados Unidos - ambos conhecidos por seus rígidos padrões de qualificação de fornecedores. Esses relacionamentos refletem a capacidade da empresa de fornecer consistentemente soluções de retificação centerless que atendam às demandas dos fabricantes globais automotivos e industriais de nível 1.
Uma das vantagens definidoras de uma retificadora centerless bem configurada é sua capacidade de manter tolerâncias dimensionais extremamente rígidas em grandes volumes de produção sem o acúmulo progressivo de erros associado aos métodos baseados em acessórios. A tabela abaixo resume os padrões de precisão alcançáveis com as modernas retificadoras CNC centerless.
| Parâmetro | CNC padrão sem centro | Modelo de alta precisão | Aplicação Típica |
|---|---|---|---|
| Tolerância de diâmetro | ±0,005mm | ±0,001mm | Válvulas do motor, pistas de rolamento |
| Redondeza (Circularidade) | 1–2 µm | 0,3–0,5 µm | Rolamentos de precisão, injetores de combustível |
| Rugosidade Superficial (Ra) | 0,2–0,4 µm | 0,05–0,1 µm | Implantes médicos, aeroespaciais |
| Cilindricidade | 3–5 µm/100 mm | 1–2 µm/100 mm | Hastes hidráulicas, eixos de fuso |
| Taxa de remoção de material | Até 6 mm³/mm·s | 1–2 mm³/mm·s (acabamento) | Desbaste vs. retificação de acabamento |

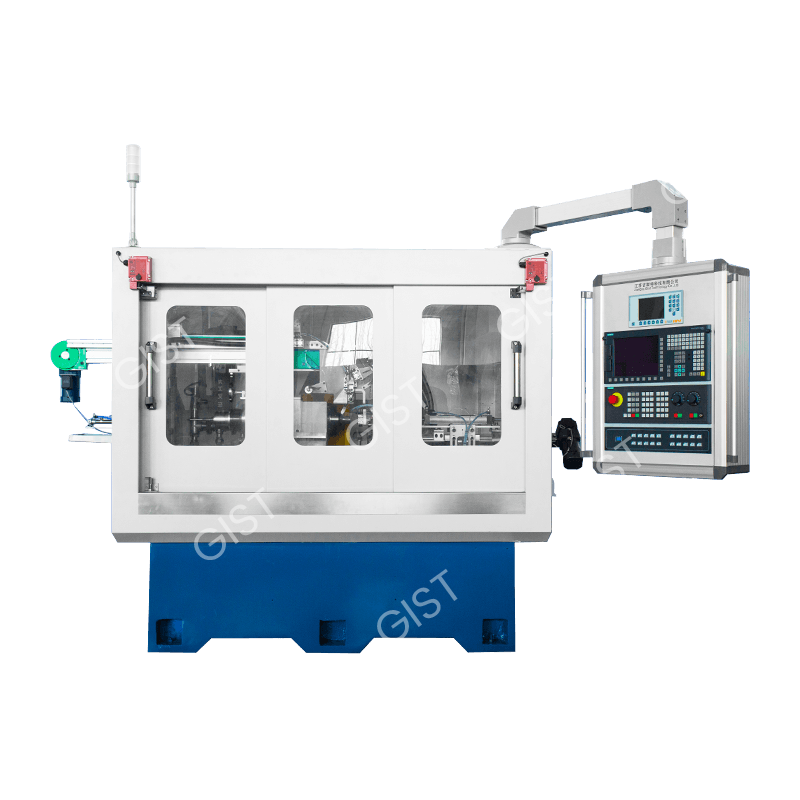

A transição de retificadoras centerless ajustadas manualmente para sistemas CNC totalmente automatizados transformou fundamentalmente a economia da produção. Moderno Retificadoras CNC sem centro incorporam eixos servo-acionados, medição em tempo real no processo e algoritmos de controle adaptativos que compensam continuamente o desgaste da roda, o desvio térmico e as variações de dureza do material.
integra plataformas avançadas de controle PLC e CNC com seus sistemas de retificação, permitindo ciclos automatizados de dressagem de rebolos, compensação automática de folga e rastreabilidade total dos parâmetros do processo. Este nível de controle inteligente suporta metas de fabricação com zero defeitos adotadas por produtores de válvulas de motor Tier-1, como Chongqing Sanai Hailing Industrial Co., Ltd. e Jinan Ward Auto Parts Co., Ltd.
O gráfico de linhas ilustra claramente uma realidade crítica de produção: as retificadoras manuais centerless experimentam um desvio dimensional progressivo à medida que o desgaste do rebolo se acumula, com o desvio aumentando de aproximadamente 2,5 µm no início de uma operação para quase 10 µm após 5.000 peças – uma degradação de 4x que impacta diretamente as taxas de refugo. Os sistemas automatizados por CNC com dressagem adaptativa do rebolo mantêm desvios consistentes abaixo de 1,8 µm durante toda a produção. Para os fabricantes que produzem hastes de válvulas de motores onde as faixas de tolerância de ±2 µm são padrão, esta consistência não é um luxo, mas um pré-requisito de qualidade. Os dados ressaltam por que a automação CNC é o padrão para grandes volumes de produção.
A especificação de uma retificadora centerless requer uma avaliação cuidadosa de vários parâmetros interdependentes. Selecionar uma máquina subdimensionada para a tarefa resulta em baixa qualidade da superfície e vida útil curta do rebolo, enquanto uma máquina superespecificada representa gastos de capital desnecessários. Os seguintes parâmetros devem ser avaliados sistematicamente.
O gráfico de colunas classifica os critérios de seleção de máquinas de acordo com sua importância relativa, com base no feedback dos profissionais do setor e nos dados de engenharia de aplicação. A capacidade de velocidade do rebolo está no topo da lista porque a velocidade do fuso determina diretamente a taxa de remoção de material e a rugosidade superficial alcançável – um fuso com potência insuficiente não pode compensar por meio de qualquer outro ajuste. A faixa de diâmetro da peça e a rigidez da máquina seguem de perto, pois definem os limites físicos do que a máquina pode processar e como ela lida com as forças de corte sem vibração. A pegada da máquina, embora relevante para o planejamento de instalações, é a mais baixa, pois raramente orienta a decisão de capacidade técnica.
A maioria das retificadoras centerless são projetadas em torno de faixas específicas de diâmetro da peça. As categorias comuns incluem máquinas de pequeno diâmetro que lidam com diâmetros de 0,3 mm a 50 mm, máquinas de gama média para 10–150 mm e modelos de serviço pesado para eixos e rolos de 50–300 mm. A largura do rebolo também determina o comprimento máximo da peça que pode ser acabada em uma única passagem durante a retificação de avanço – as larguras típicas do rebolo variam de 100 mm a 600 mm.

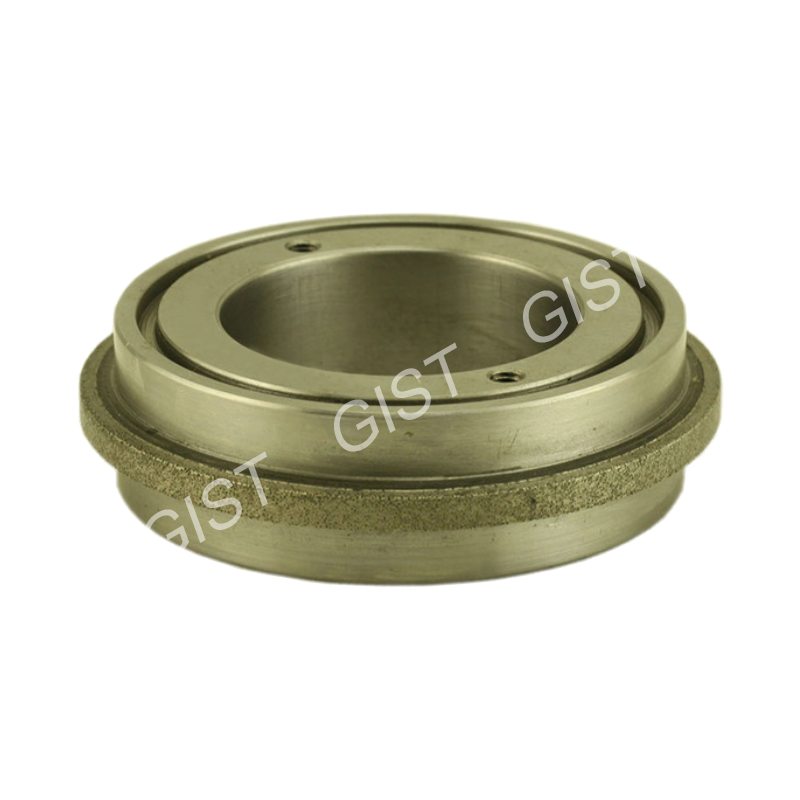

A seleção da roda é uma decisão crítica de engenharia de processo. Umlumina (Al₂O₃) wheels são econômicos para aços carbono e materiais ferrosos. Rodas de carboneto de silício (SiC) são preferidos para materiais duros e quebradiços como cerâmica e ferro fundido. Rodas CBN (nitreto cúbico de boro) oferecem vida útil excepcional do rebolo e consistência dimensional para aços endurecidos — um único rebolo de CBN pode desgastar centenas de milhares de peças antes da substituição, em comparação com dezenas de milhares para abrasivos convencionais. A compensação é um custo inicial da roda significativamente maior.
A produção de precisão consistente de uma retificadora centerless depende de uma manutenção preventiva disciplinada. Ao contrário das máquinas-ferramentas convencionais, onde o desgaste afeta principalmente um único eixo, as retificadoras centerless envolvem três sistemas dinâmicos interativos – tornando o planejamento de manutenção sistemático essencial para manter a qualidade da produção.
Umnalysis of centerless grinding process defects across production environments reveals that over 55% of quality issues originate from wheel-related causes — either grinding wheel wear profiles or regulating wheel setup errors. This underscores why regular wheel dressing schedules and precise wheel gap calibration protocols are the highest-return maintenance activities. Work rest blade height, which controls the critical above-center positioning of the workpiece, accounts for 18% of defects and is often overlooked as a wear item despite direct impact on roundness. A blade worn by as little as 0.05 mm can introduce measurable out-of-roundness in finished parts.
| Sintoma de defeito | Causa mais provável | Ação Corretiva |
|---|---|---|
| Marcas de vibração/linhas de vibração | Roda imbalance or worn spindle bearings | Roda de reequilíbrio; inspecionar rolamentos; reduzir a taxa de alimentação |
| Conicidade na peça acabada | Regulação wheel angle misaligned | Realinhe o ângulo de giro da roda reguladora; verifique o nível da lâmina |
| Redondeza/lobação deficiente | Configuração incorreta da altura da lâmina | Recalcular e redefinir a altura da lâmina acima do centro |
| Superfície queimada ou descolorida | Alimentação excessiva, líquido refrigerante insuficiente, roda vitrificada | Roda de vestido; aumentar o fluxo do refrigerante; reduzir a profundidade de alimentação |
| Diâmetro inconsistente em todo o lote | Desvio térmico ou desvio de desgaste da roda | Habilite a compensação automática; reduzir o intervalo de curativos |
